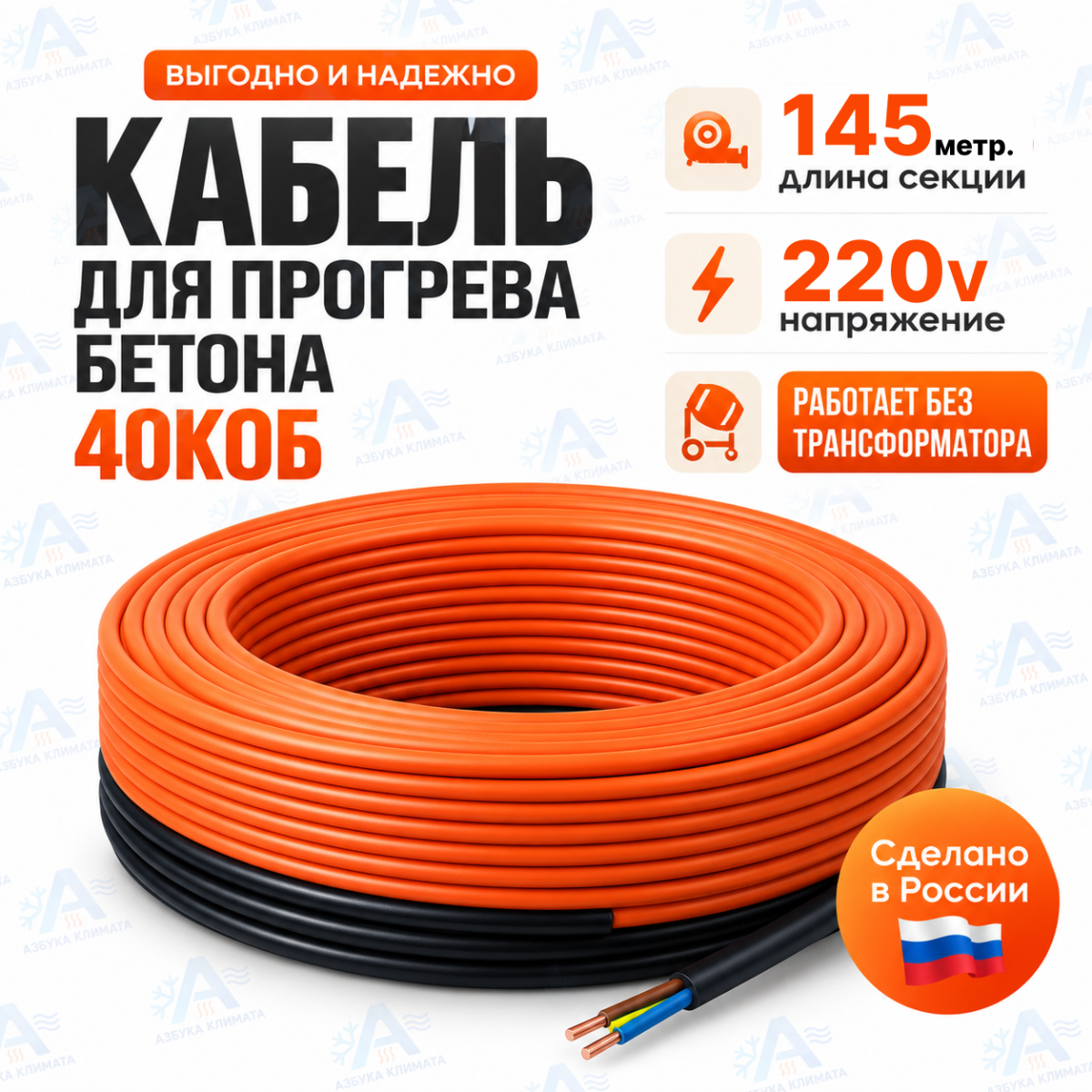

Секция нагревательная кабельная 40КОБ-2-01-1450-020

Греющий кабель для прогрева бетона 40КОБ — 145 метров, 5800 Вт

40КОБ-2-01-1450-020 — готовая двухжильная экранированная нагревательная секция длиной 145 метров, предназначенная для электрического прогрева бетона при выполнении монолитных строительных работ в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 5800 Вт.

Нагревательная секция устанавливается непосредственно внутри будущей бетонной конструкции до заливки смеси. После подключения кабель выделяет тепло в толще бетона и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетонной конструкции при низкой температуре окружающего воздуха.

40КОБ-2-01-1450-020 работает от сети 220–240 В, поэтому для такой системы не требуется отдельный понижающий трансформатор. Это упрощает организацию электрического прогрева бетона непосредственно на строительной площадке.

Характеристики 40КОБ-2-01-1450-020

• модель: 40КОБ-2-01-1450-020;
• назначение: электрический прогрев бетона;
• тип: готовая двухжильная нагревательная кабельная секция;
• длина нагревательной части: 145 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 5800 Вт;
• напряжение питания: 220–240 В;
• стандартная длина установочного провода: 2 м;
• минимальное расстояние между нитками кабеля: 70 мм;
• минимальный радиус однократного изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• механический класс: М1;
• степень защиты: IP67;
• гарантия: 2 года;
• срок службы: не менее 20 лет.

Для чего применяется 40КОБ 145 метров

Греющий кабель 40КОБ 145 м применяется для электрического прогрева бетонных и железобетонных конструкций при зимнем бетонировании. Нагревательная часть располагается непосредственно внутри монолита и передаёт тепло окружающей бетонной смеси.

При отрицательной температуре наружного воздуха бетон интенсивно теряет тепло, а процессы гидратации цемента и набора прочности замедляются. Электрический прогрев позволяет компенсировать теплопотери и поддерживать предусмотренный технологией температурный режим.

Благодаря длине 145 метров и мощности 5,8 кВт эта секция подходит для относительно крупных участков монолитных конструкций. При больших объёмах бетонирования может применяться несколько секций с распределением электрической нагрузки по отдельным линиям и фазам.

Где применяется нагревательная секция 40КОБ 145 м

• монолитные фундаментные плиты;
• ленточные фундаменты;
• ростверки;
• монолитные стены;
• перекрытия;
• колонны;
• балки и ригели;
• лестничные конструкции;
• бетонные основания;
• технологические подливки;
• другие монолитные железобетонные конструкции.

Для конструкций меньшего объёма можно подобрать секцию меньшей длины. Для крупных объектов несколько нагревательных контуров объединяют в единую систему. Другие типоразмеры представлены в разделе греющий кабель для прогрева бетона.

Конструкция нагревательной секции 40КОБ

40КОБ-2-01-1450-020 представляет собой готовую заводскую секцию на основе двухжильного резистивного нагревательного кабеля постоянной мощности.

С одного конца нагревательной части расположена концевая муфта, а с другого — соединительная муфта и установочный провод для подключения к электросети.

Двухжильная схема позволяет подключать секцию с одной стороны. Для длинной секции 145 м это особенно удобно при раскладке внутри арматурного каркаса и формировании протяжённых контуров прогрева.

Монтаж кабеля 40КОБ 145 м

Секцию раскладывают внутри будущей бетонной конструкции по предварительно разработанной схеме и надёжно фиксируют на арматурном каркасе до подачи бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• самопересечение и соприкосновение нагревательного кабеля не допускается;
• минимальный радиус однократного изгиба — 35 мм;
• кабель необходимо защищать от повреждения арматурой, вязальной проволокой и инструментом;
• секцию нельзя растягивать и укладывать с чрезмерным натяжением;
• нагревательная часть после заливки должна находиться внутри бетонной конструкции;
• до бетонирования необходимо проверить электрические параметры секции;
• после раскладки рекомендуется выполнить повторную проверку;
• после завершения прогрева нагревательный кабель остаётся внутри монолита.

Мощность 40КОБ 145 метров

Номинальная линейная мощность кабеля составляет 40 Вт/м. Поэтому номинальная мощность секции длиной 145 метров:

145 м × 40 Вт/м = 5800 Вт = 5,8 кВт.

При использовании нескольких секций их электрическая мощность суммируется. Общую нагрузку необходимо учитывать при расчёте питающих кабелей, автоматических выключателей, контакторов и другого оборудования системы управления прогревом.

Сколько метров 40КОБ требуется на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³ и линейной мощности кабеля 40 Вт/м:

1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³ бетона.

Таким образом, для быстрого предварительного подбора можно использовать ориентир:

1 м³ бетона ≈ 25 метров кабеля 40КОБ.

Для секции длиной 145 метров:

145 м ÷ 25 м/м³ = 5,8 м³ бетона.

Фактическое количество кабеля необходимо уточнять теплотехническим расчётом конкретной конструкции.

Как рассчитать длину кабеля для бетона

Для предварительной оценки общей длины нагревательного кабеля можно использовать формулу:

L = V × 25

где:

• L — ориентировочная длина нагревательного кабеля, м;
• V — объём бетона, м³;
• 25 — количество метров кабеля 40 Вт/м на 1 м³ при принятой расчётной мощности 1 кВт/м³.

Например, для 20 м³ бетона предварительно потребуется:

20 × 25 = 500 метров кабеля.

После определения суммарной длины подбирают комбинацию стандартных секций таким образом, чтобы их можно было правильно разместить в конструкции с соблюдением требований по шагу, радиусам изгиба и электрической нагрузке.

Нужен ли трансформатор для 40КОБ 145 м

Отдельный понижающий трансформатор для 40КОБ-2-01-1450-020 не требуется. Секция рассчитана на питание от сети 220–240 В через соответствующую аппаратуру коммутации и электрической защиты.

Это позволяет организовать кабельный прогрев бетона без применения специальной понижающей трансформаторной станции, необходимой для некоторых других технологий зимнего бетонирования.

Можно ли укоротить кабель 40КОБ 145 м

Нет. Нагревательную часть секции 40КОБ укорачивать нельзя. Электрическое сопротивление, длина и мощность кабеля рассчитаны изготовителем как единая система.

Если секцию длиной 145 метров невозможно правильно расположить внутри конструкции, следует подобрать один или несколько кабелей другого типоразмера вместо обрезки готовой секции.

40КОБ 145 м 5800 Вт — основные сведения

40КОБ-2-01-1450-020 — двухжильный греющий кабель для прогрева бетона длиной 145 метров и номинальной мощностью 5800 Вт. Линейная мощность составляет 40 Вт/м, питание — 220–240 В. Кабель предназначен для установки непосредственно внутрь бетонной конструкции при выполнении монолитных работ в холодное время года.

При предварительном расчёте по удельной мощности 1 кВт/м³ применяется ориентир 25 метров кабеля на 1 м³ бетона. Поэтому одна секция длиной 145 метров ориентировочно соответствует 5,8 м³ бетона. Точный подбор системы выполняется с учётом фактических теплопотерь объекта.

Схемы теплотехнического расчёта прогрева бетона

При проектировании системы электропрогрева необходимо учитывать наружную температуру, геометрию бетонной конструкции, площадь охлаждаемых поверхностей, теплоизоляцию опалубки и требуемый режим твердения.

Пример оценки температурного режима бетонной конструкции при электрическом прогреве.
