Секция нагревательная кабельная 40КОБ-2-01-0970-020

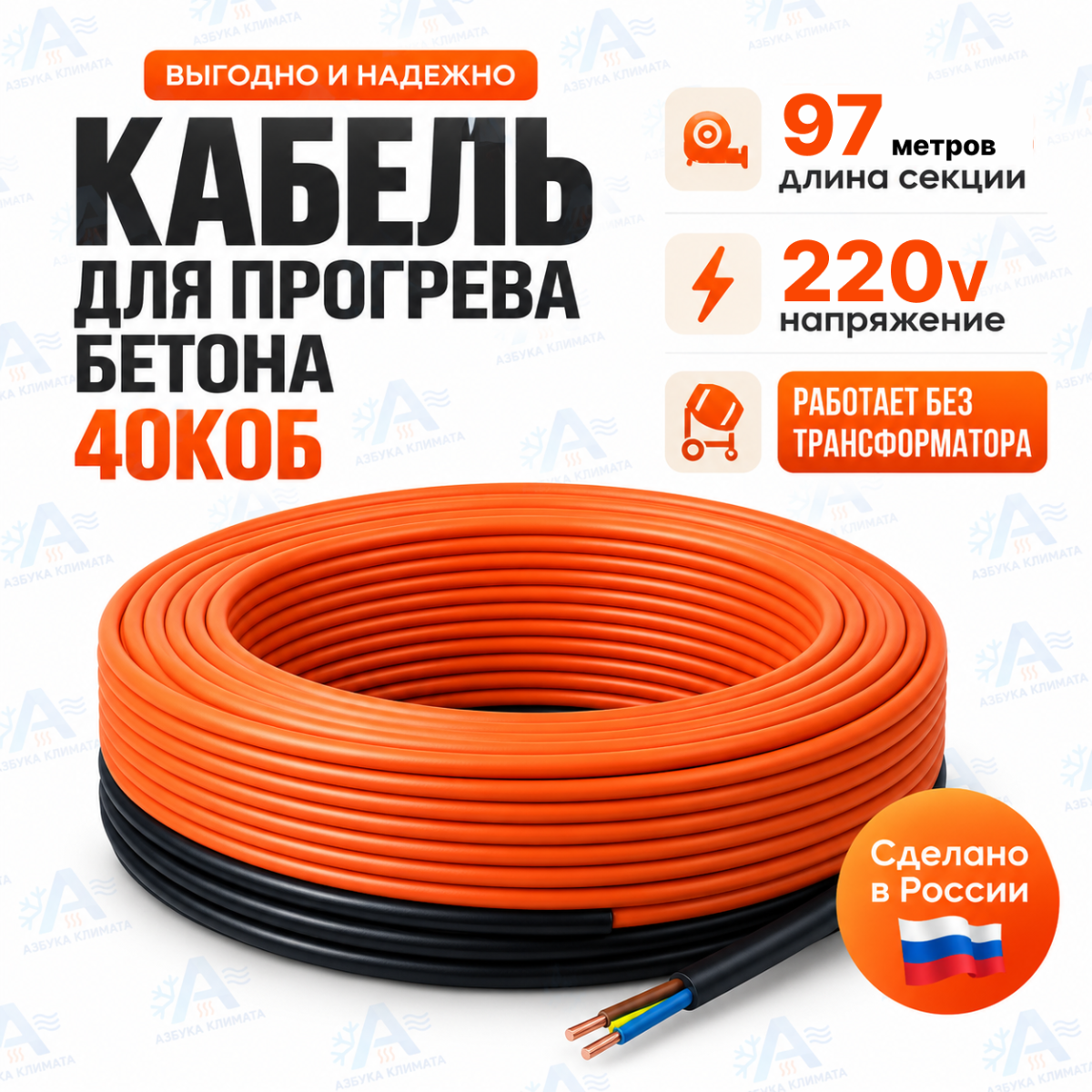

Греющий кабель для прогрева бетона 40КОБ — 97 метров, 3880 Вт

40КОБ-2-01-0970-020 — готовая двухжильная экранированная нагревательная секция длиной 97 метров, предназначенная для электрического прогрева бетона при выполнении монолитных строительных работ в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 3880 Вт.

Нагревательный кабель укладывается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подачи питания секция выделяет тепло внутри монолита и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-01-0970-020 работает от сети 220–240 В, поэтому отдельный понижающий трансформатор для данной нагревательной секции не требуется.

Характеристики 40КОБ-2-01-0970-020

• модель: 40КОБ-2-01-0970-020;
• назначение: электрический прогрев бетона;
• тип: двухжильная нагревательная кабельная секция;
• длина нагревательной части: 97 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность при +20 °C: 3880 Вт;
• стартовая мощность при +5 °C: 4900 Вт;
• сопротивление секции при +20 °C: 9,39–10,87 Ом;
• напряжение питания: 220–240 В;
• длина установочного провода: 2 м;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• класс механической прочности: М2;
• степень защиты: IP67;
• гарантия: 2 года;
• срок службы: не менее 20 лет.

Для чего применяется 40КОБ 97 метров

Греющий кабель 40КОБ 97 м предназначен для электрического прогрева бетонных и железобетонных конструкций при зимнем бетонировании. Кабель располагается непосредственно внутри будущего монолита и передаёт тепло окружающей бетонной смеси.

При отрицательной температуре бетон теряет тепло, процессы гидратации цемента замедляются, а набор прочности может происходить значительно медленнее. Кабельный электропрогрев позволяет поддерживать рассчитанный температурный режим непосредственно внутри конструкции.

Секция длиной 97 метров имеет мощность 3,88 кВт и подходит для относительно крупных участков монолитных конструкций. При больших объёмах бетонирования одновременно применяют несколько секций с распределением электрической нагрузки по отдельным линиям.

Где применяется нагревательная секция 40КОБ 97 м

• монолитные фундаментные плиты;
• ленточные фундаменты;
• ростверки;
• монолитные стены;
• межэтажные перекрытия;
• колонны;
• балки и ригели;
• лестничные марши;
• бетонные основания;
• технологические подливки;
• другие железобетонные конструкции.

Для небольших участков можно выбрать секцию меньшей длины, а для крупных конструкций использовать несколько нагревательных контуров. Другие типоразмеры представлены в разделе греющий кабель для прогрева бетона.

Конструкция 40КОБ-2-01-0970-020

40КОБ представляет собой готовую заводскую секцию на основе двухжильного резистивного нагревательного кабеля постоянной мощности.

С одного конца нагревательной части расположена герметичная концевая муфта. С другой стороны установлена соединительная муфта и установочный провод для подключения секции к электрической сети.

Двухжильная конструкция позволяет выполнять подключение только с одной стороны, что облегчает раскладку длинной секции внутри арматурного каркаса.

Монтаж кабеля 40КОБ 97 м

Нагревательную часть секции раскладывают внутри будущей бетонной конструкции по предварительно разработанной схеме и фиксируют на арматурном каркасе до подачи бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• самопересечение и соприкосновение нагревательного кабеля не допускается;
• минимальный радиус изгиба составляет 35 мм;
• кабель необходимо защищать от повреждения арматурой и инструментом;
• секцию нельзя растягивать и укладывать с чрезмерным натяжением;
• нагревательная часть должна находиться внутри будущей бетонной конструкции;
• перед заливкой необходимо проверить электрические параметры секции;
• после монтажа рекомендуется выполнить повторную проверку;
• после завершения технологического прогрева кабель остаётся внутри монолита.

Мощность 40КОБ 97 метров

Номинальная линейная мощность кабеля составляет 40 Вт/м. Номинальная мощность 97-метровой секции:

97 м × 40 Вт/м = 3880 Вт = 3,88 кВт.

Паспортная стартовая мощность при температуре +5 °C составляет 4900 Вт. При проектировании электрической части системы необходимо учитывать не только номинальную, но и стартовую нагрузку.

Если одновременно работает несколько секций, их мощности суммируются. Полученная нагрузка учитывается при подборе питающего кабеля, автоматических выключателей, контакторов и другого оборудования щита управления.

Сколько метров 40КОБ требуется на 1 м³ бетона

Для предварительного расчёта при принятой мощности прогрева 1 кВт/м³ и линейной мощности кабеля 40 Вт/м:

1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³ бетона.

Поэтому для быстрой предварительной оценки используется ориентир:

1 м³ бетона ≈ 25 метров кабеля 40КОБ.

Для секции 97 метров:

97 ÷ 25 = 3,88 м³ бетона.

Фактическое количество кабеля определяется теплотехническим расчётом с учётом условий конкретного объекта.

Как рассчитать необходимую длину кабеля

Для предварительного расчёта длины 40КОБ можно использовать формулу:

L = V × 25

где:

• L — необходимая длина кабеля, м;
• V — объём бетона, м³;
• 25 — ориентировочное количество метров кабеля 40 Вт/м на один кубический метр бетона при расчёте 1 кВт/м³.

Например, для предварительного прогрева 10 м³ бетона:

10 м³ × 25 м/м³ = 250 м кабеля.

После этого полученную длину распределяют между стандартными нагревательными секциями с учётом геометрии конструкции и допустимой схемы раскладки.

Нужен ли трансформатор для 40КОБ

Отдельный понижающий трансформатор для 40КОБ-2-01-0970-020 не требуется. Секция рассчитана на работу от электрической сети 220–240 В через соответствующую коммутационную и защитную аппаратуру.

Это упрощает организацию системы электропрогрева по сравнению с технологиями, где используется низковольтный нагревательный провод и мощный понижающий трансформатор.

Можно ли укоротить 40КОБ 97 м

Нет. Нагревательную часть 40КОБ укорачивать нельзя. Электрическое сопротивление и длина секции рассчитаны производителем для заданной мощности.

Если 97 метров кабеля невозможно правильно расположить внутри конкретной конструкции, необходимо подобрать секцию меньшей длины либо изменить схему распределения нагревательных контуров.

40КОБ 97 м 3880 Вт — основные сведения

40КОБ-2-01-0970-020 — двухжильный греющий кабель для прогрева бетона длиной 97 метров и номинальной мощностью 3880 Вт. Линейная мощность составляет 40 Вт/м, секция подключается к сети 220–240 В и устанавливается непосредственно внутрь бетонной конструкции.

При предварительном расчёте по 1 кВт/м³ используется ориентир 25 метров кабеля на один кубический метр бетона. Поэтому длине 97 метров соответствует ориентировочно 3,88 м³ бетона. Окончательный подбор системы выполняется с учётом фактических теплопотерь конструкции.

Схемы теплотехнического расчёта прогрева бетона

При проектировании системы электропрогрева учитывают температуру наружного воздуха, размеры и геометрию монолита, площадь охлаждаемых поверхностей, утепление опалубки и требуемый температурный режим.

Пример оценки температурного режима бетонной конструкции при электрическом прогреве.
