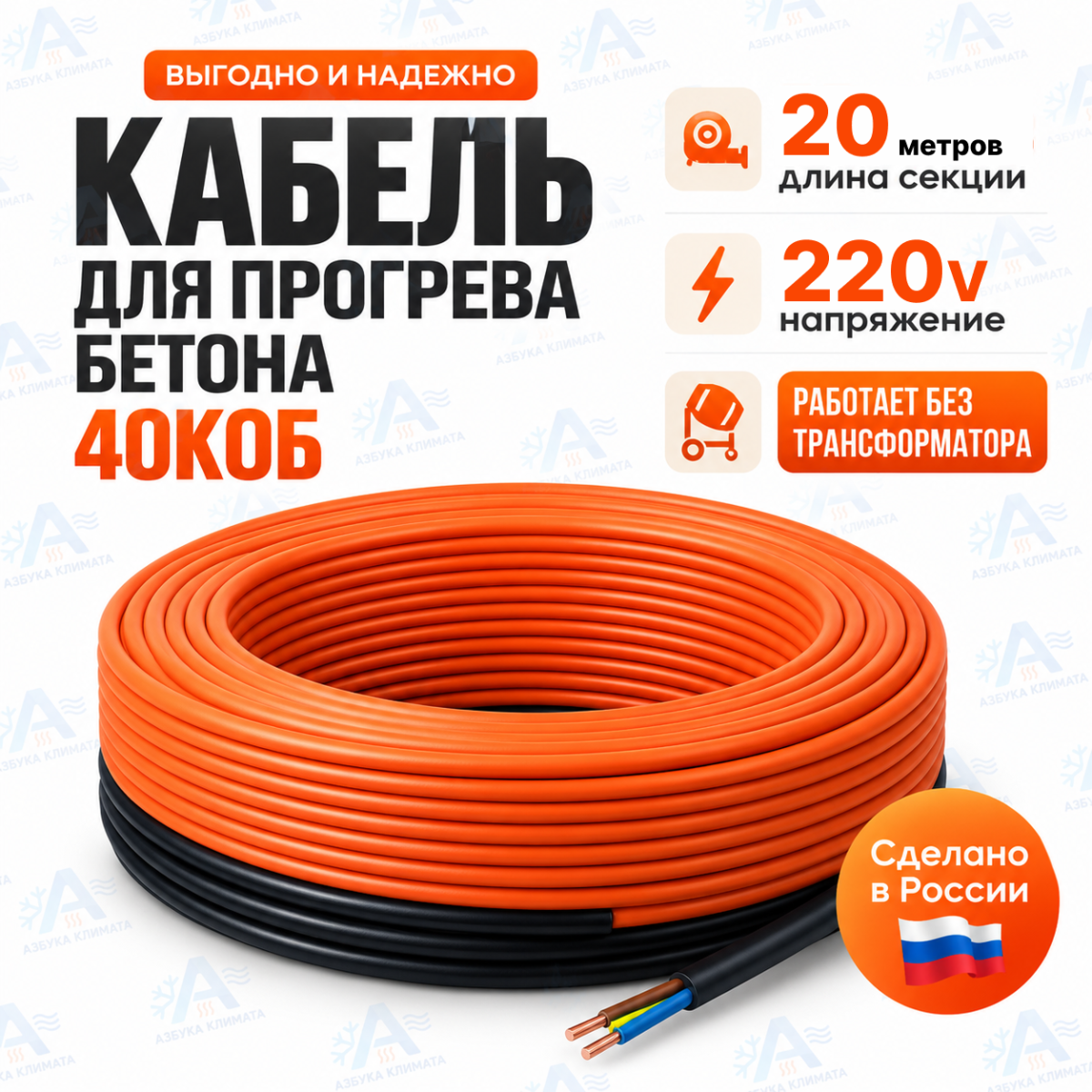

Секция нагревательная кабельная 40КОБ-2-01-0200-020

Греющий кабель для прогрева бетона 40КОБ — 20 метров, 800 Вт

40КОБ-2-01-0200-020 — готовая двухжильная экранированная нагревательная секция длиной 20 метров, предназначенная для электропрогрева бетона при выполнении монолитных строительных работ в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 800 Вт.

Нагревательный кабель укладывается непосредственно в будущую бетонную конструкцию до заливки смеси. После подключения секция выделяет тепло внутри монолита, помогая поддерживать температурный режим, необходимый для твердения бетона при низкой температуре окружающего воздуха. 40КОБ-2-01-0200-020 подключается к сети 220–240 В и не требует отдельного понижающего трансформатора.

Характеристики 40КОБ-2-01-0200-020

• модель: 40КОБ-2-01-0200-020;
• назначение: прогрев бетона;
• тип: двухжильная нагревательная секция постоянной мощности;
• длина нагревательной части: 20 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность при +20 °C: 800 Вт;
• стартовая мощность при +5 °C: 1200 Вт;
• сопротивление секции при +20 °C: 50,54–58,82 Ом;
• напряжение питания: 220–240 В, 50 Гц;
• стандартная длина установочного провода: 2 м;
• минимальное расстояние между нитками кабеля: 70 мм;
• минимальный радиус однократного изгиба: 35 мм;
• максимальная рабочая температура: +70 °C;
• минимальная температура монтажа: −30 °C;
• степень защиты: IP67.

Для чего нужен кабель 40КОБ 20 метров

Греющий кабель 40КОБ применяется для электрического прогрева бетона в условиях низких температур. При зимнем бетонировании охлаждение бетонной смеси замедляет процессы набора прочности, а при неблагоприятных условиях может привести к замерзанию воды в смеси до достижения бетоном необходимых параметров.

Нагревательная секция после заливки передаёт тепло непосредственно бетонной конструкции. Это позволяет организовать технологический прогрев монолита и выполнять бетонные работы в холодное время года при соблюдении рассчитанного температурного режима.

Где применяется 40КОБ 20 м

Секция длиной 20 метров подходит для прогрева небольших и средних участков монолитных конструкций, а также может использоваться совместно с другими секциями при устройстве более крупных объектов.

40КОБ-2-01-0200-020 может применяться при бетонировании:

• ленточных и монолитных фундаментов;
• бетонных плит и отдельных участков перекрытий;
• стен и колонн;
• ростверков;
• ригелей и балок;
• перемычек;
• лестничных конструкций;
• технологических подливок;
• других монолитных железобетонных конструкций.

Для конструкций большего объёма используются несколько нагревательных секций или кабели другой длины. Подобрать подходящий вариант можно в разделе греющий кабель для прогрева бетона.

Конструкция нагревательной секции 40КОБ

40КОБ-2-01-0200-020 представляет собой готовую заводскую кабельную секцию на основе двухжильного нагревательного кабеля. С одного конца установлена концевая муфта, а с другого — соединительная муфта и установочный провод для подключения к электросети.

Соединительная муфта обеспечивает электрическое и механическое соединение нагревательного кабеля с установочным проводом. Такая конструкция позволяет использовать готовую секцию на строительном объекте без самостоятельного изготовления нагревательного контура из отдельных отрезков провода.

Монтаж кабеля 40КОБ в бетон

Нагревательную секцию раскладывают по заранее рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси. Нагревательная часть должна после бетонирования полностью находиться внутри конструкции.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• самопересечение нагревательного кабеля не допускается;
• кабель необходимо защищать от повреждений арматурой, крепежом и инструментом;
• минимальный радиус однократного изгиба кабеля — 35 мм;
• секцию нельзя растягивать и подвергать механическим нагрузкам;
• соединительная муфта должна находиться внутри бетонной конструкции;
• до и после монтажа необходимо проверить электрическое сопротивление нагревательных жил и сопротивление изоляции;
• после завершения прогрева нагревательная часть остаётся внутри монолита.

Как подключается 40КОБ-2-01-0200-020

Секция рассчитана на питание от сети 220–240 В, 50 Гц. Это позволяет организовать электропрогрев бетона без применения отдельного понижающего трансформатора, необходимого для некоторых других технологий электротермообработки бетона.

После раскладки кабеля, проверки электрических параметров и выполнения предусмотренных технологией строительных операций секция используется для передачи тепла бетонной конструкции.

При проектировании электропитания необходимо учитывать не только номинальную мощность 800 Вт, но и стартовую мощность секции, которая при +5 °C составляет 1200 Вт.

Сколько кабеля нужно для прогрева бетона

Количество нагревательного кабеля для бетона нельзя правильно определить только по площади фундамента или плиты. Расчёт системы электропрогрева зависит от нескольких факторов:

• объёма прогреваемого бетона;
• геометрии и толщины конструкции;
• температуры наружного воздуха;
• начальной температуры бетонной смеси;
• конструкции и теплоизоляции опалубки;
• площади открытых поверхностей;
• теплопотерь конструкции;
• требуемого температурного режима и продолжительности прогрева.

Для небольшого объекта может быть достаточно одной или нескольких секций 40КОБ длиной 20 м. Для крупной плиты, фундамента или другой монолитной конструкции систему следует разбивать на несколько нагревательных секций с учётом электрической мощности каждой линии.

Почему для прогрева бетона используют готовые секции 40КОБ

• готовая заводская секция — нагревательный кабель, соединительная и концевая муфты уже собраны;
• питание 220–240 В — не требуется отдельный понижающий трансформатор;
• 40 Вт/м — линейная мощность, рассчитанная для задач прогрева бетона;
• двухжильная конструкция — подключение питания выполняется с одной стороны секции;
• монтаж до −30 °C — кабель рассчитан на монтаж при отрицательной температуре;
• IP67 — конструкция секции рассчитана на условия строительного объекта;
• несколько стандартных длин — систему можно собрать из секций под конкретную геометрию монолита.

40КОБ 20 м: основные параметры

40КОБ-2-01-0200-020 — это нагревательный кабель для прогрева бетона длиной 20 метров и мощностью 800 Вт. Секция работает от сети 220–240 В, имеет линейную мощность 40 Вт/м и предназначена для установки непосредственно внутрь бетонной конструкции при проведении монолитных работ в холодное время года.

Если необходимо рассчитать количество секций для фундамента, плиты, стены или другой конструкции, при подборе следует учитывать объём бетона, температуру воздуха, теплоизоляцию и требуемую мощность системы прогрева.

Схемы теплотехнического расчёта прогрева бетона

При проектировании системы электропрогрева учитывают температуру окружающего воздуха, геометрию бетонной конструкции и условия теплоотдачи. Ниже приведены справочные материалы по расчёту прогрева бетонных конструкций.

Пример зависимости температурного режима бетонной конструкции от условий электропрогрева.
