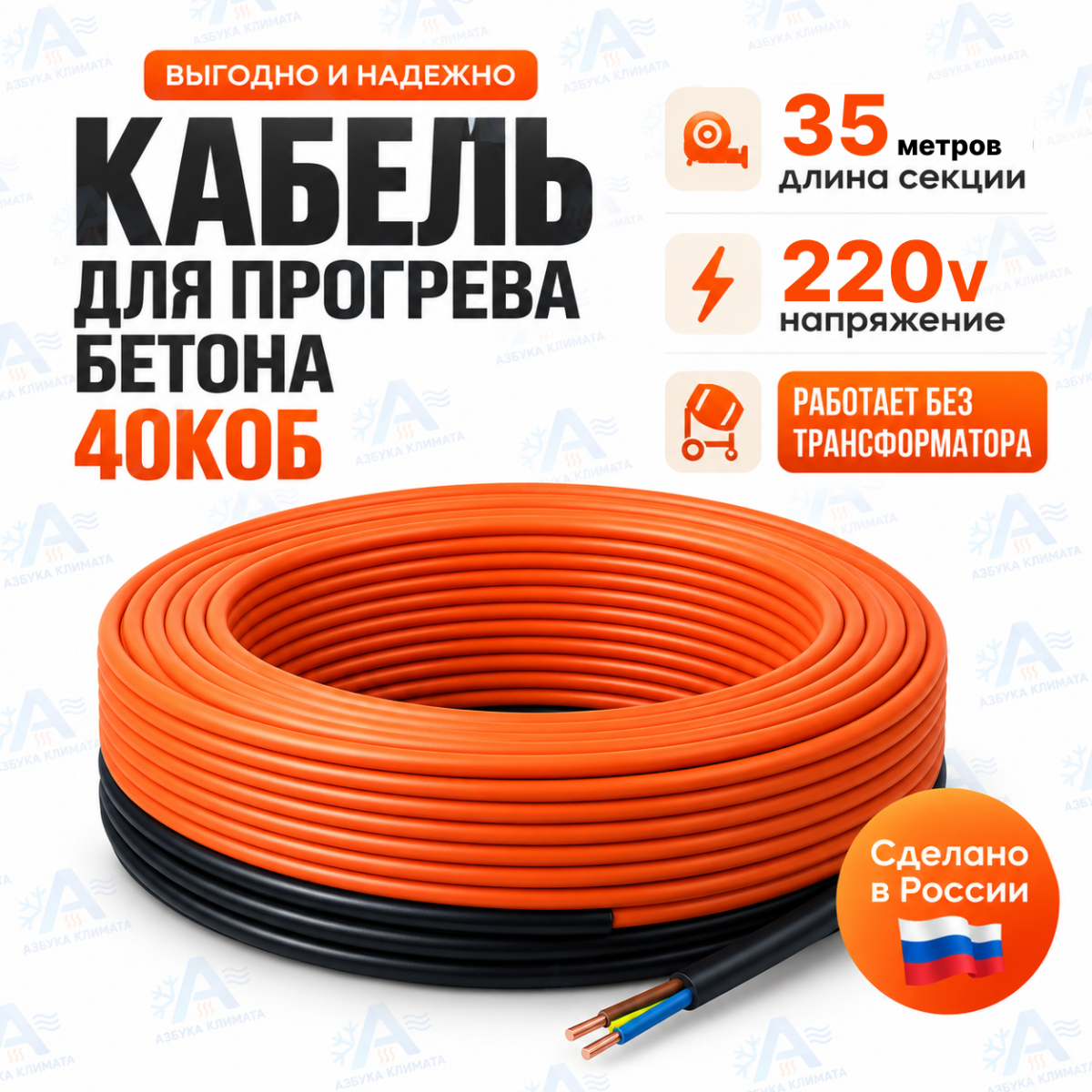

Секция нагревательная кабельная 40КОБ-2-01-0350-020

Греющий кабель для прогрева бетона 40КОБ — 35 метров, 1400 Вт

40КОБ-2-01-0350-020 — готовая двухжильная экранированная нагревательная секция длиной 35 метров для электрического прогрева бетона при монолитном строительстве в холодное время года. Номинальная линейная мощность кабеля составляет 40 Вт/м, общая мощность нагревательной части — 1400 Вт.

Секция укладывается непосредственно в будущую бетонную конструкцию перед заливкой смеси. После подключения нагревательный кабель выделяет тепло внутри монолита и помогает поддерживать температурные условия, необходимые для нормального твердения бетона при низкой температуре окружающего воздуха.

40КОБ-2-01-0350-020 работает от сети 220–240 В, поэтому для его эксплуатации не требуется отдельный понижающий трансформатор. Секция поставляется в готовом виде с соединительной муфтой, концевой муфтой и установочным проводом.

Характеристики 40КОБ-2-01-0350-020

• модель: 40КОБ-2-01-0350-020;
• назначение: электрический прогрев бетона;
• тип секции: двухжильная нагревательная кабельная секция;
• длина нагревательной части: 35 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 1400 Вт;
• напряжение питания: 220–240 В, 50 Гц;
• сопротивление секции при +20 °C: 32,67–37,82 Ом;
• стандартная длина установочного провода: 2 м;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус однократного изгиба: 35 мм;
• максимальная рабочая температура: +70 °C;
• минимальная температура монтажа: −30 °C;
• механический класс: М2;
• степень защиты: IP67;
• срок службы: не менее 20 лет;
• гарантия производителя: 2 года.

Для чего применяется 40КОБ длиной 35 метров

Греющий кабель 40КОБ 35 м предназначен для организации электрического прогрева бетонных и железобетонных конструкций при проведении монолитных работ в условиях низких температур.

При зимнем бетонировании снижение температуры замедляет процессы гидратации цемента и набор прочности бетона. Нагревательная секция располагается непосредственно внутри конструкции и передаёт тепло бетонной смеси, позволяя поддерживать необходимый технологический температурный режим.

Длина 35 метров делает эту секцию удобной для конструкций среднего размера или для формирования отдельных зон прогрева внутри крупного монолита.

Где можно использовать кабель 40КОБ 35 м

Нагревательная секция 40КОБ-2-01-0350-020 может применяться при зимнем бетонировании различных монолитных конструкций:

• ленточных фундаментов;
• монолитных фундаментных плит;
• участков перекрытий;
• железобетонных стен;
• колонн;
• ростверков;
• ригелей и балок;
• лестничных маршей;
• перемычек;
• бетонных оснований;
• технологических подливок;
• других монолитных конструкций.

Если для конструкции требуется большая или меньшая длина нагревательного контура, можно использовать несколько секций либо выбрать другую модель в разделе греющий кабель для прогрева бетона.

Как устроена нагревательная секция 40КОБ

40КОБ-2-01-0350-020 представляет собой заводскую секцию на основе двухжильного нагревательного кабеля постоянной мощности. На одном конце нагревательной части установлена концевая муфта, на другом — соединительная муфта и установочный провод для подключения питания.

Соединительная муфта обеспечивает электрическое и механическое соединение установочного провода с нагревательным кабелем. Для подключения предусмотрены питающие жилы и защитный проводник, связанный с экраном кабеля.

Готовая заводская конструкция упрощает подготовку системы прогрева на объекте: не требуется самостоятельно соединять отдельные отрезки нагревательного кабеля и формировать концевые заделки.

Монтаж греющего кабеля 40КОБ в бетон

Секцию раскладывают внутри будущей бетонной конструкции по предварительно подготовленной схеме. Кабель фиксируют таким образом, чтобы его положение не изменилось во время подачи, распределения и уплотнения бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• самопересечение нагревательного кабеля не допускается;
• кабель нельзя укладывать вплотную к соседней нагревательной нитке;
• минимальный радиус однократного изгиба — 35 мм;
• оболочку кабеля необходимо защищать от повреждения арматурой и крепёжными элементами;
• секцию нельзя растягивать или подвергать механическим нагрузкам;
• соединительная муфта должна располагаться в соответствии с требованиями схемы монтажа;
• до и после монтажа необходимо проверить сопротивление нагревательных жил и сопротивление изоляции.

Подключение 40КОБ-2-01-0350-020

Секция предназначена для работы от электросети 220–240 В, 50 Гц. Электрическое питание подаётся через заводской установочный провод, подключённый к нагревательной части посредством соединительной муфты.

Мощность секции длиной 35 метров составляет около 1,4 кВт:

35 м × 40 Вт/м = 1400 Вт.

При использовании нескольких секций суммарную электрическую мощность системы необходимо учитывать при выборе питающих линий, коммутационной аппаратуры и устройств электрической защиты.

Сколько бетона можно прогреть секцией 40КОБ 35 м

Определять объём бетона, который можно прогреть одной секцией, только по её длине или мощности некорректно. Необходимая мощность системы зависит от теплотехнических условий конкретной конструкции.

При расчёте учитываются:

• объём бетонной смеси;
• толщина и геометрия конструкции;
• площадь охлаждаемых поверхностей;
• температура окружающего воздуха;
• начальная температура бетонной смеси;
• материал и теплоизоляция опалубки;
• наличие утепления открытой поверхности бетона;
• теплопотери;
• требуемая температура и продолжительность прогрева.

Поэтому для плиты, фундамента или стены сначала определяют требуемую тепловую мощность системы, а затем подбирают необходимое количество секций 40КОБ подходящей длины.

Преимущества секции 40КОБ 35 метров

• 40 Вт/м — специализированная линейная мощность нагревательного кабеля;
• 1400 Вт — мощность одной 35-метровой секции;
• готовая двухжильная секция — питание подводится с одной стороны;
• работа от сети 220–240 В — отдельный понижающий трансформатор не требуется;
• монтаж при температуре до −30 °C;
• IP67 — защищённое исполнение секции;
• механический класс М2;
• срок службы не менее 20 лет при соблюдении требований производителя.

40КОБ 35 м 1400 Вт — кратко о модели

40КОБ-2-01-0350-020 — двухжильный греющий кабель для прогрева бетона длиной 35 метров и мощностью 1400 Вт. Линейная мощность составляет 40 Вт/м, рабочее напряжение — 220–240 В. Секция предназначена для монтажа внутри бетонных и железобетонных конструкций и может использоваться при проведении монолитных работ в условиях отрицательной температуры.

Модель длиной 35 метров подходит как для самостоятельного прогрева отдельных конструкций, так и для создания многосекционной системы при бетонировании фундаментов, плит, стен и других монолитных элементов.

Схемы теплотехнического расчёта прогрева бетона

Для правильного подбора количества секций необходимо учитывать теплопотери конструкции и условия производства бетонных работ. Ниже представлены справочные материалы по теплотехническому расчёту прогрева бетонных элементов.

Пример расчёта температурного режима при электрическом прогреве бетонной конструкции.
