Секция нагревательная кабельная 40КОБ-2-01-0780-020

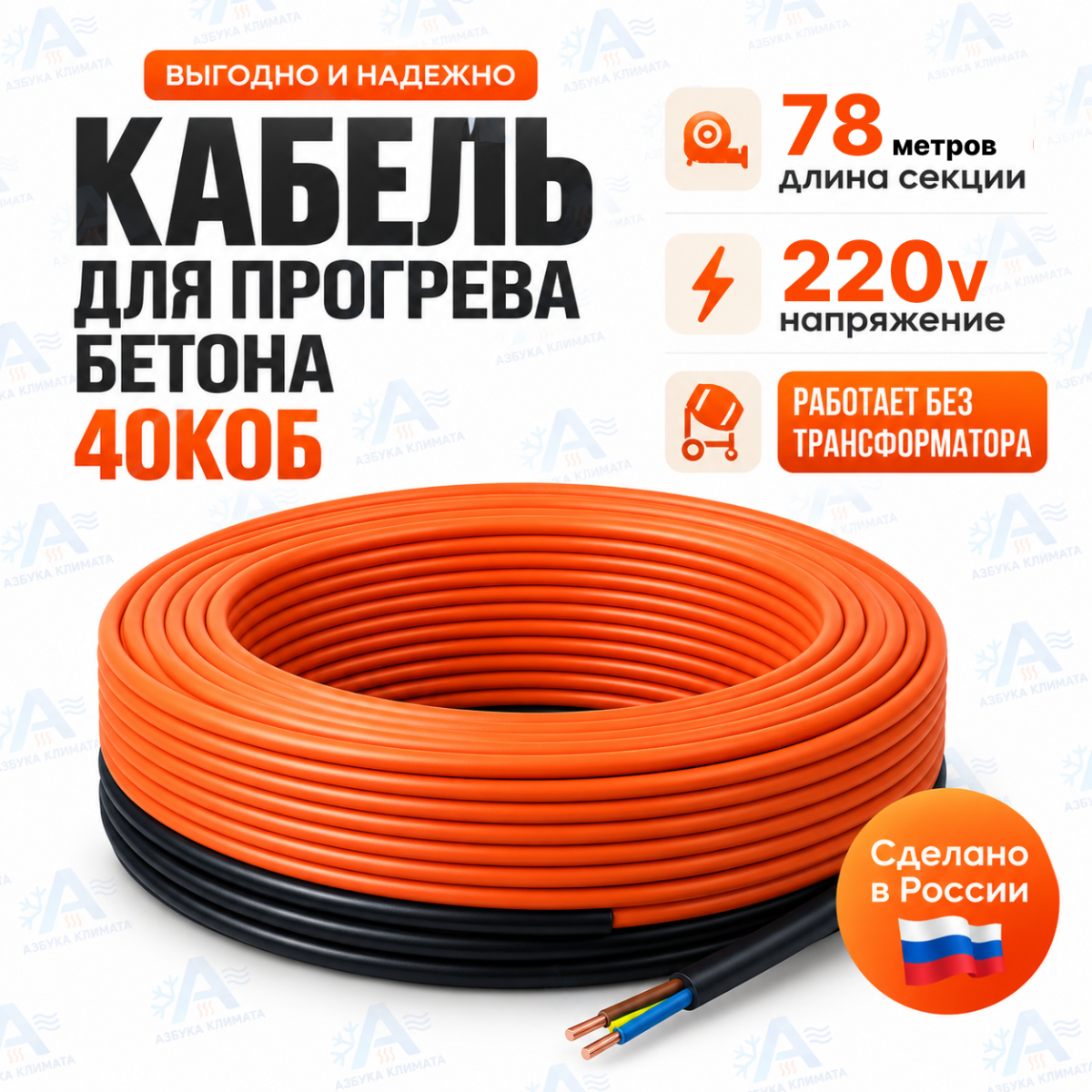

Греющий кабель для прогрева бетона 40КОБ — 78 метров, 3120 Вт

40КОБ-2-01-0780-020 — готовая двухжильная экранированная нагревательная секция длиной 78 метров, предназначенная для электрического прогрева бетона при выполнении монолитных строительных работ в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 3120 Вт.

Нагревательная секция устанавливается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подачи питания кабель выделяет тепло в толще бетона и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-01-0780-020 подключается к сети 220–240 В, поэтому отдельный понижающий трансформатор для этой нагревательной секции не требуется.

Характеристики 40КОБ-2-01-0780-020

• модель: 40КОБ-2-01-0780-020;
• назначение: электрический прогрев бетона;
• тип: готовая двухжильная нагревательная секция;
• длина нагревательной части: 78 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность при +20 °C: 3120 Вт;
• стартовая мощность при +5 °C: 3900 Вт;
• сопротивление секции при +20 °C: 11,79–13,66 Ом;
• напряжение питания: 220–240 В;
• установочный провод: ПУ 3×2,5;
• длина установочного провода: 2 м;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус однократного изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• степень защиты: IP67;
• срок службы: не менее 20 лет;
• гарантия: 2 года.

Для чего применяется 40КОБ 78 метров

Греющий кабель 40КОБ 78 м предназначен для электрического прогрева бетонных и железобетонных конструкций при зимнем бетонировании. Нагревательная часть располагается непосредственно внутри бетона и передаёт тепло окружающей смеси.

При отрицательной температуре наружного воздуха бетон быстрее теряет тепло, а процессы гидратации цемента и набора прочности замедляются. Электрический прогрев позволяет поддерживать рассчитанный температурный режим в период твердения бетонной конструкции.

Секция длиной 78 метров и номинальной мощностью 3,12 кВт подходит для сравнительно крупных участков прогрева. При необходимости несколько секций объединяют в общую систему с распределением по отдельным электрическим группам.

Где применяется 40КОБ-2-01-0780-020

• монолитные фундаментные плиты;
• ленточные фундаменты;
• ростверки;
• монолитные стены;
• перекрытия;
• колонны;
• балки и ригели;
• лестничные конструкции;
• бетонные основания;
• технологические подливки;
• другие монолитные железобетонные конструкции.

Для небольших конструкций можно подобрать секцию меньшей длины, а для крупного монолита использовать несколько нагревательных контуров. Другие типоразмеры представлены в разделе греющий кабель для прогрева бетона.

Конструкция нагревательной секции 40КОБ

40КОБ-2-01-0780-020 представляет собой готовую заводскую секцию на основе двухжильного нагревательного кабеля постоянной мощности.

С одного конца нагревательной части установлена концевая муфта. С другой стороны находится соединительная муфта и установочный провод длиной 2 метра для подключения питания.

Двухжильная конструкция позволяет подводить питание к секции с одной стороны, что упрощает раскладку кабеля внутри арматурного каркаса.

Монтаж 40КОБ 78 м в бетон

Нагревательную секцию раскладывают внутри будущей бетонной конструкции по предварительно рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• пересечение и соприкосновение нагревательного кабеля с самим собой не допускается;
• минимальный радиус однократного изгиба — 35 мм;
• кабель необходимо защищать от повреждения арматурой и инструментом;
• нельзя укладывать кабель с чрезмерным натяжением;
• нагревательная часть должна располагаться внутри бетонной конструкции;
• перед заливкой необходимо проверить электрические параметры секции;
• после монтажа рекомендуется выполнить повторную проверку сопротивления;
• после завершения прогрева нагревательная часть остаётся внутри монолита.

Мощность секции 40КОБ 78 м

Номинальная линейная мощность кабеля составляет 40 Вт/м. Номинальная мощность нагревательной секции:

78 м × 40 Вт/м = 3120 Вт = 3,12 кВт.

При температуре +5 °C паспортная стартовая мощность секции составляет 3900 Вт. Это значение необходимо учитывать при расчёте питающей сети, аппаратов коммутации и электрической защиты.

Сколько метров 40КОБ нужно на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³ и линейной мощности кабеля 40 Вт/м требуется:

1000 Вт ÷ 40 Вт/м = 25 метров кабеля на 1 м³ бетона.

Таким образом, для быстрой предварительной оценки можно использовать ориентир:

1 м³ бетона ≈ 25 м кабеля 40КОБ.

Это не заменяет теплотехнический расчёт. Фактическая плотность укладки зависит от температуры, геометрии конструкции, теплоизоляции, площади охлаждения и необходимого режима выдерживания бетона.

Как рассчитать количество секций 40КОБ

Предварительный расчёт можно выполнить в два этапа.

1. Определить необходимую суммарную длину кабеля:

L = V × 25

где L — ориентировочная длина кабеля, м; V — объём бетона, м³.

Например, для 10 м³ бетона:

10 × 25 = 250 м кабеля.

2. Подобрать необходимое количество стандартных секций.

Если использовать секции 40КОБ длиной 78 м:

250 ÷ 78 ≈ 3,2 секции.

Следовательно, для указанного условного примера потребуется подобрать комбинацию стандартных секций с суммарной длиной, близкой к расчётной, с учётом фактической схемы раскладки.

Нужен ли трансформатор для 40КОБ

Отдельный понижающий трансформатор для 40КОБ-2-01-0780-020 не требуется. Нагревательная секция рассчитана на питание от сети 220–240 В.

Это отличает готовые нагревательные секции 40КОБ от традиционных систем прогрева с проводом ПНСВ, для которых обычно требуется отдельная система пониженного напряжения.

Можно ли укоротить 40КОБ 78 м

Нет. Нагревательную часть секции 40КОБ укорачивать нельзя. Длина и электрическое сопротивление рассчитаны производителем для конкретной мощности.

Если 78 метров невозможно разместить внутри конструкции с соблюдением требований монтажа, необходимо выбрать секцию другого типоразмера или пересмотреть схему расположения нагревательных контуров.

Преимущества 40КОБ-2-01-0780-020

• 78 метров нагревательной части;
• 3120 Вт номинальной мощности;
• 40 Вт/м линейной мощности;
• готовая двухжильная заводская секция;
• подключение питания с одной стороны;
• работа от сети 220–240 В;
• не требуется отдельный понижающий трансформатор;
• минимальная температура монтажа −30 °C;
• степень защиты IP67;
• возможность использования нескольких секций в одной системе прогрева.

40КОБ 78 м 3120 Вт — кратко о модели

40КОБ-2-01-0780-020 — греющий кабель для прогрева бетона длиной 78 метров и номинальной мощностью 3120 Вт. Линейная мощность составляет 40 Вт/м, питание — 220–240 В. Нагревательная часть предназначена для установки непосредственно внутрь бетонных и железобетонных конструкций.

Для предварительного расчёта при удельной мощности 1 кВт/м³ можно использовать ориентир 25 метров кабеля на 1 м³ бетона. Соответственно, одна секция длиной 78 метров ориентировочно соответствует 3,12 м³ бетона. Окончательный подбор выполняется с учётом фактических теплопотерь конструкции.

Схемы теплотехнического расчёта прогрева бетона

При проектировании системы прогрева необходимо учитывать температуру наружного воздуха, размеры бетонной конструкции, площадь охлаждаемой поверхности, теплоизоляцию опалубки и требуемый температурный режим.

Пример оценки температурного режима бетонной конструкции при электрическом прогреве.
