Секция нагревательная кабельная 40КОБ-2-01-0100-020

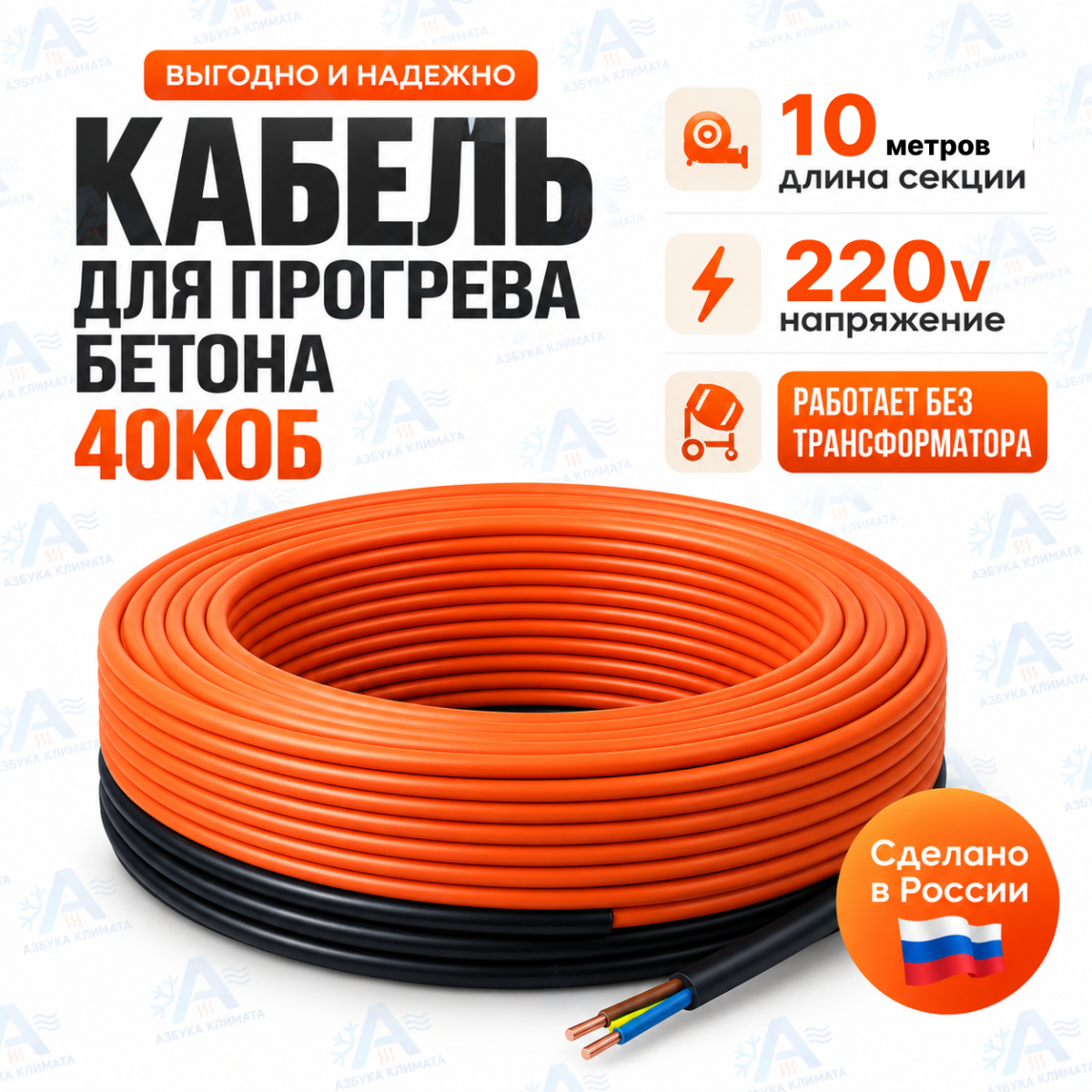

Греющий кабель для прогрева бетона 40КОБ — 10 метров, 400 Вт

40КОБ-2-01-0100-020 — готовая двухжильная экранированная нагревательная секция длиной 10 метров, предназначенная для электропрогрева бетона при строительных работах в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 400 Вт.

Нагревательная секция укладывается непосредственно в бетонную конструкцию до заливки и помогает поддерживать температурный режим, необходимый для твердения бетона при отрицательной температуре окружающего воздуха. 40КОБ подключается к сети 220 В без отдельного понижающего трансформатора.

Основные характеристики 40КОБ 10 м

• модель: 40КОБ-2-01-0100-020;
• длина нагревательной части: 10 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 400 Вт;
• стартовая мощность: 440 Вт;
• сопротивление секции при +20 °C: 104,5–121,0 Ом;
• длина установочного провода: 2 м;
• минимальный шаг укладки: 70 мм;
• минимальная температура монтажа: −30 °C.

Где применяется 40КОБ 10 метров

Секция длиной 10 метров удобна для небольших бетонных конструкций и локальных участков прогрева. Она может применяться при устройстве:

• ленточных фундаментов;
• небольших монолитных плит;
• колонн и стен;
• ростверков и перемычек;
• технологических подливок;
• других железобетонных конструкций небольшого объёма.

Для более крупных конструкций можно использовать несколько секций либо подобрать другую длину в разделе греющий кабель для прогрева бетона.

Конструкция нагревательной секции

40КОБ представляет собой готовую нагревательную секцию. С одной стороны нагревательной части установлена заводская соединительная муфта и установочный провод длиной 2 метра для подключения питания. С противоположной стороны расположена концевая муфта.

Такая конструкция позволяет использовать готовую секцию непосредственно на строительном объекте без изготовления нагревательного контура из отдельных отрезков провода.

Монтаж 40КОБ

Нагревательную часть раскладывают по рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси. Кабель должен располагаться внутри будущей бетонной конструкции.

• минимальный шаг между соседними участками кабеля — 70 мм;
• кабель не должен пересекаться или соприкасаться сам с собой;
• нагревательную часть необходимо защищать от повреждения арматурой и инструментом;
• соединительная муфта должна находиться внутри бетонной конструкции;
• после раскладки необходимо проверить состояние секции перед заливкой;
• после окончания прогрева кабель остаётся внутри монолита.

Подключение и прогрев бетона

После укладки и заливки конструкции секция подключается к сети 220 В. Электрическая энергия преобразуется в тепло, которое передаётся окружающему бетону и позволяет поддерживать необходимый температурный режим его твердения.

Требуемое количество кабеля нельзя определять только по площади конструкции. Расчёт зависит от объёма и геометрии бетона, температуры наружного воздуха, теплоизоляции опалубки, теплопотерь и требуемого режима прогрева.

После достижения бетоном требуемых параметров нагрев отключают. Нагревательная часть 40КОБ остаётся внутри бетонной конструкции.

Схемы теплотехнического расчёта

При проектировании системы прогрева необходимо учитывать температуру окружающего воздуха, размеры бетонной конструкции и её теплоизоляцию. Ниже приведены типовые материалы по расчёту прогрева бетонных балок и плит.

Пример зависимости времени достижения технологической температуры бетона от условий прогрева.
