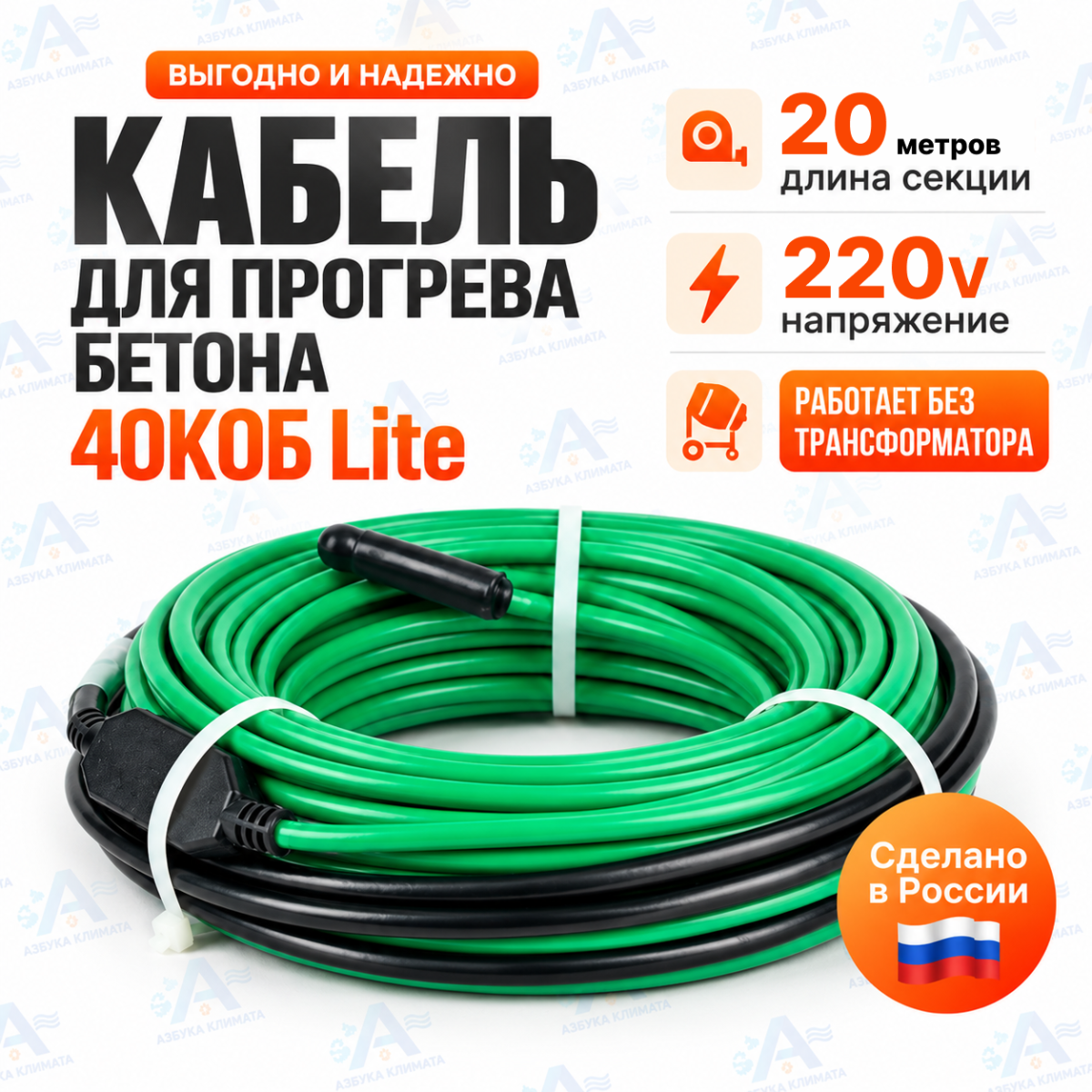

Секция нагревательная кабельная 40КОБ-2-02-0200-020-Lite

Греющий кабель для прогрева бетона 40КОБ Lite — 20 метров, 800 Вт

40КОБ-2-02-0200-020-Lite — готовая двухжильная экранированная нагревательная секция длиной 20 метров, предназначенная для электрического прогрева бетона при строительных и монолитных работах в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 800 Вт.

Нагревательная секция укладывается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подачи питания кабель выделяет тепло внутри монолита и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-02-0200-020-Lite рассчитан на питание от сети 220–240 В и не требует отдельного понижающего трансформатора. Секция поставляется в готовом виде с заводскими соединительной и концевой муфтами и установочным проводом.

Основные характеристики 40КОБ Lite 20 м

• модель: 40КОБ-2-02-0200-020-Lite;
• серия: 40КОБ Lite;
• назначение: электрический прогрев бетона;
• тип: двухжильная нагревательная кабельная секция;
• длина нагревательной части: 20 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 800 Вт;
• сопротивление секции при +20 °C: 60,49–70,04 Ом;
• напряжение питания: 220–240 В;
• стандартная длина установочного провода: 2 м;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус однократного изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• механический класс: М1;
• степень защиты: IP67.

Где применяется 40КОБ Lite 20 метров

Секция длиной 20 метров подходит для небольших и средних локальных зон прогрева бетона и может использоваться при устройстве:

• ленточных фундаментов;
• небольших участков монолитных плит;
• ростверков;
• колонн и стен;
• перемычек;
• бетонных оснований;
• технологических подливок;
• локальных ремонтных участков;
• других бетонных и железобетонных конструкций.

Для конструкций большего объёма можно использовать несколько нагревательных секций либо подобрать 40КОБ Lite другой длины в разделе греющий кабель для прогрева бетона.

Особенности серии 40КОБ Lite

40КОБ Lite — готовая двухжильная нагревательная секция постоянной мощности для прогрева бетонных конструкций. Кабель имеет механический класс М1, поэтому при монтаже необходимо особенно внимательно защищать его наружную оболочку от повреждения.

При раскладке следует исключать контакт кабеля с острыми краями арматуры, чрезмерное натяжение, удары инструментом и повреждение во время подачи и виброуплотнения бетонной смеси.

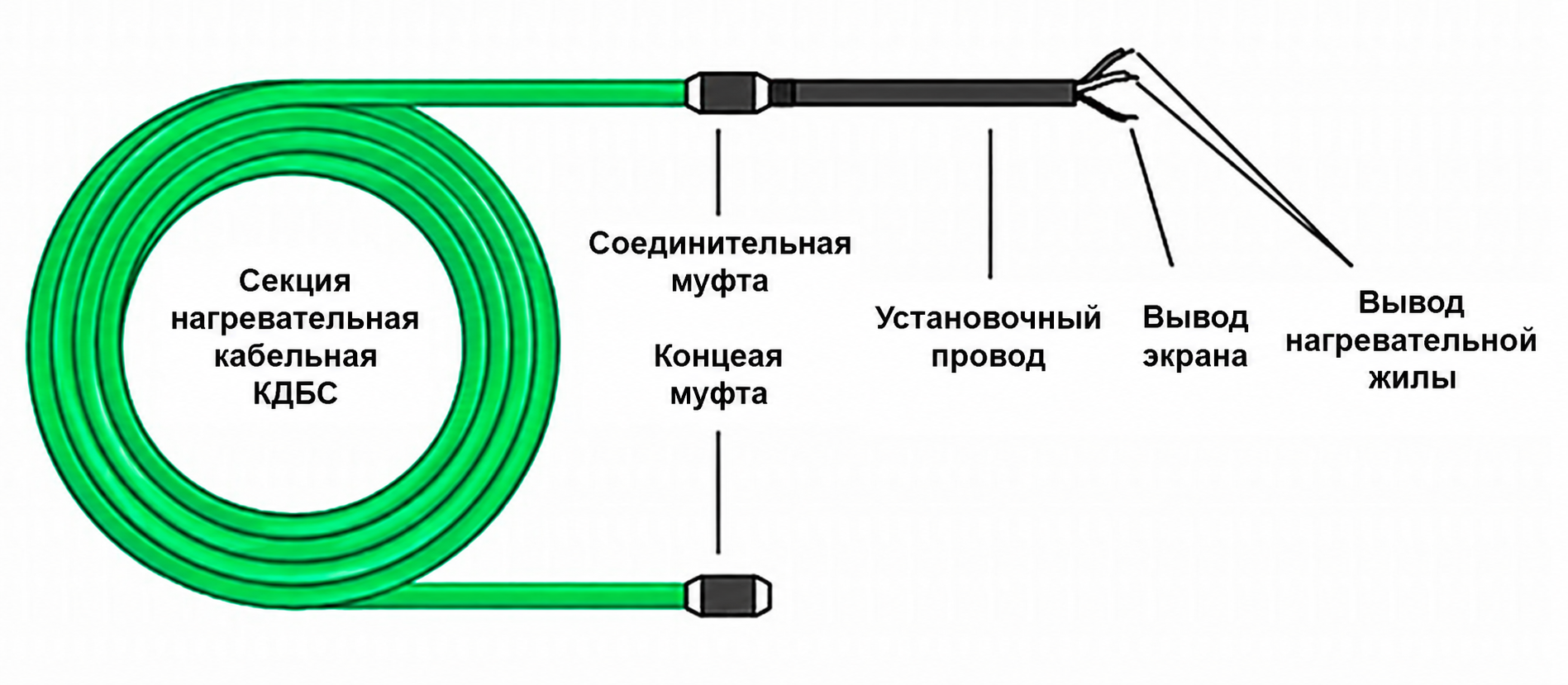

Конструкция нагревательной секции 40КОБ Lite

40КОБ-2-02-0200-020-Lite представляет собой готовую заводскую секцию на основе двухжильного нагревательного кабеля.

С одной стороны нагревательной части расположена соединительная муфта и установочный провод длиной 2 метра для подключения питания. С противоположной стороны установлена концевая муфта.

Двухжильная конструкция позволяет подводить питание только с одной стороны, что упрощает размещение нагревательной секции внутри арматурного каркаса.

Соединительная муфта обеспечивает электрическое и механическое соединение нагревательной части с установочным проводом. Готовая заводская конструкция позволяет использовать секцию непосредственно на объекте без самостоятельного изготовления нагревательного контура.

До заливки бетонной смеси необходимо проверить целостность кабеля и его электрические параметры. После раскладки секцию фиксируют таким образом, чтобы положение кабеля не изменилось во время подачи и виброуплотнения бетона.

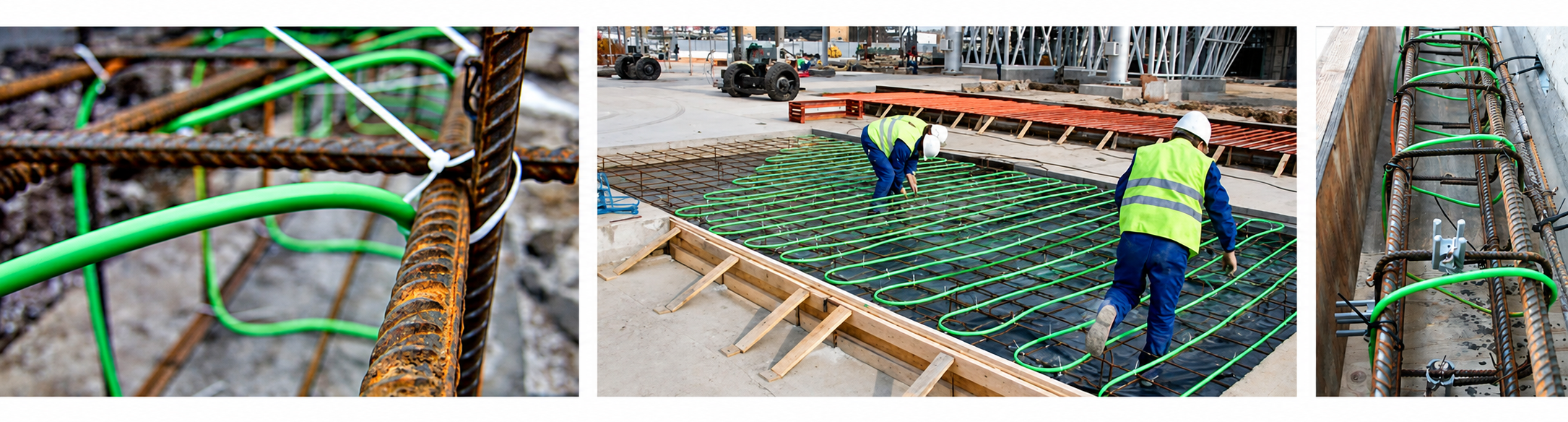

Монтаж 40КОБ Lite в бетон

Нагревательную часть раскладывают внутри будущей бетонной конструкции по предварительно рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• пересечение и соприкосновение нагревательного кабеля с самим собой не допускается;
• минимальный радиус однократного изгиба — 35 мм;
• кабель необходимо защищать от острых краёв арматуры и крепёжных элементов;
• не допускается чрезмерное натяжение нагревательной секции;
• следует исключить повреждение кабеля инструментом и бетонным вибратором;
• до заливки необходимо проверить электрические параметры секции;
• после раскладки рекомендуется выполнить повторную проверку;
• после завершения прогрева нагревательная часть остаётся внутри монолита.

Мощность 40КОБ Lite 20 метров

Линейная мощность нагревательного кабеля составляет 40 Вт/м. Поэтому номинальная мощность секции длиной 20 метров:

20 м × 40 Вт/м = 800 Вт.

Если одновременно используется несколько нагревательных секций, их номинальные мощности суммируются. Полученную нагрузку необходимо учитывать при расчёте питающей линии, коммутационной аппаратуры и электрической защиты.

Сколько метров 40КОБ Lite нужно на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³:

1000 Вт ÷ 40 Вт/м = 25 метров кабеля на 1 м³ бетона.

Поэтому для быстрой предварительной оценки можно использовать ориентир:

1 м³ бетона ≈ 25 м кабеля 40КОБ Lite.

Для секции длиной 20 метров:

20 м ÷ 25 м/м³ = 0,8 м³ бетона.

То есть одна секция ориентировочно соответствует 800 литрам бетонной смеси. Фактическое количество кабеля необходимо уточнять с учётом теплотехнических условий конкретной конструкции.

Как рассчитать необходимую длину кабеля

Для предварительной оценки общей длины нагревательного кабеля можно использовать формулу:

L = V × 25

где:

• L — ориентировочная длина нагревательного кабеля, м;
• V — объём бетона, м³;
• 25 — количество метров кабеля 40 Вт/м на 1 м³ бетона при принятом расчёте 1 кВт/м³.

Например, для 2 м³ бетона:

2 × 25 = 50 метров кабеля.

После определения общей длины подбирают необходимое количество стандартных секций с учётом геометрии бетонной конструкции и допустимой схемы раскладки.

Нужен ли трансформатор для 40КОБ Lite

Отдельный понижающий трансформатор для 40КОБ-2-02-0200-020-Lite не требуется. Секция рассчитана на питание от сети 220–240 В через соответствующую аппаратуру коммутации и электрической защиты.

Можно ли укоротить 40КОБ Lite 20 м

Нет. Укорачивать нагревательную часть секции нельзя. Длина, электрическое сопротивление и мощность рассчитаны производителем для конкретного типоразмера.

Если 20 метров кабеля невозможно правильно расположить в конструкции, необходимо выбрать секцию другой стандартной длины либо использовать другую комбинацию нагревательных контуров.

40КОБ Lite 20 м 800 Вт — основные сведения

40КОБ-2-02-0200-020-Lite — двухжильный греющий кабель для прогрева бетона длиной 20 метров и номинальной мощностью 800 Вт. Линейная мощность составляет 40 Вт/м, рабочее напряжение — 220–240 В, механический класс — М1.

При предварительном расчёте по 1 кВт/м³ используется ориентир 25 метров кабеля на 1 м³ бетона. Поэтому секция длиной 20 метров ориентировочно соответствует 0,8 м³, или около 800 литров бетона.
