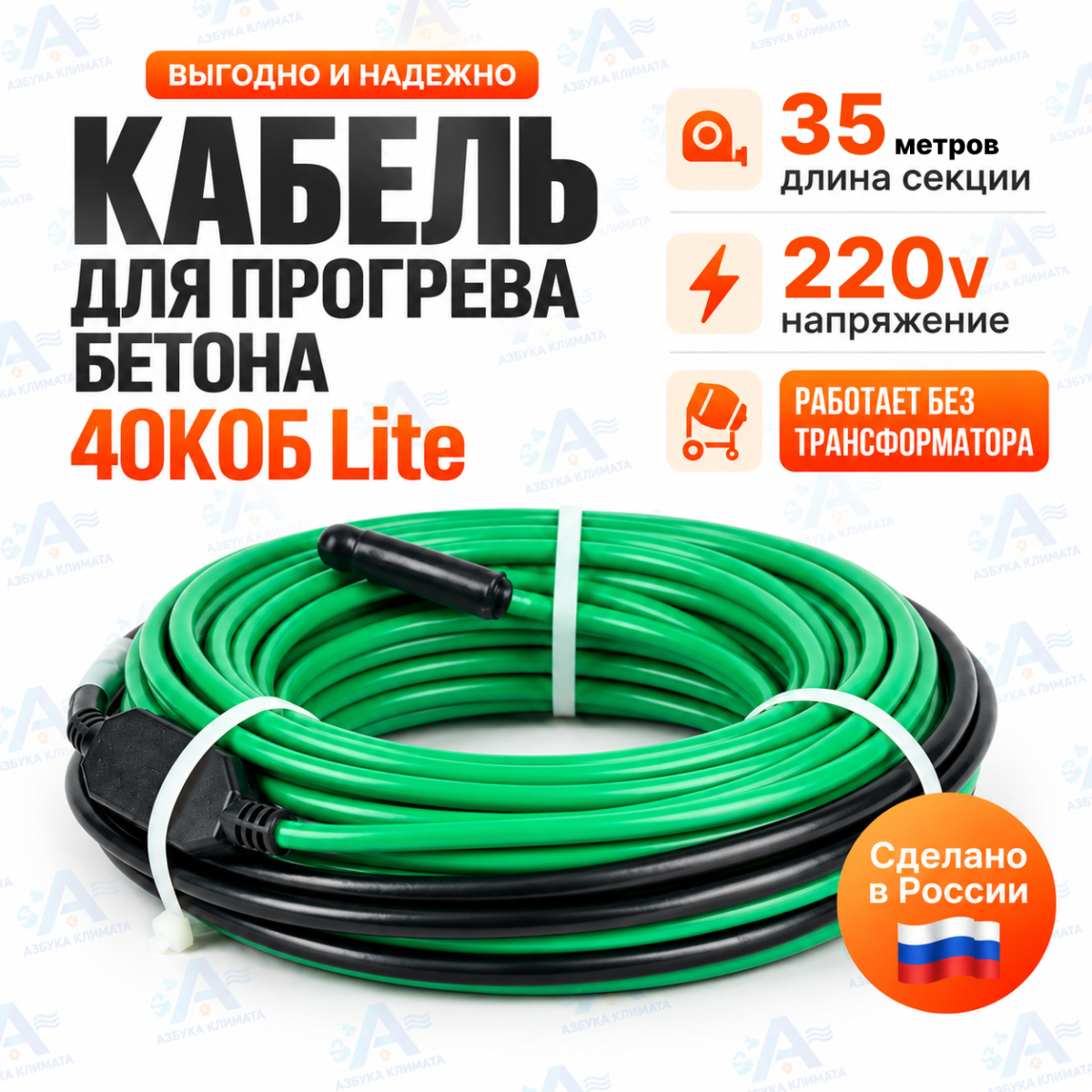

Секция нагревательная кабельная 40КОБ-2-02-0350-020-Lite

Греющий кабель для прогрева бетона 40КОБ Lite — 35 метров, 1400 Вт

40КОБ-2-02-0350-020-Lite — готовая двухжильная экранированная нагревательная секция длиной 35 метров, предназначенная для электрического прогрева бетона при строительных и монолитных работах в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 1400 Вт.

Нагревательная секция укладывается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подачи питания кабель выделяет тепло внутри монолита и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-02-0350-020-Lite рассчитан на питание от сети 220 В и не требует отдельного понижающего трансформатора. Секция поставляется в готовом виде с заводскими соединительной и концевой муфтами и установочным проводом длиной 2 метра.

Основные характеристики 40КОБ Lite 35 м

• модель: 40КОБ-2-02-0350-020-Lite;
• серия: 40КОБ Lite;
• назначение: электрический прогрев бетона;
• тип: двухжильная резистивная нагревательная секция;
• длина нагревательной части: 35 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 1400 Вт;
• стартовая мощность: 1580 Вт;
• сопротивление секции при +20 °C: 32,67–37,82 Ом;
• напряжение питания: 220 В;
• длина установочного провода: 2 м;
• сечение установочного провода: 3×1,0 мм²;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• механический класс: М1;
• степень защиты: IP67;
• гарантия: 2 года;
• срок службы: 20 лет.

Где применяется 40КОБ Lite 35 метров

Секция длиной 35 метров подходит для прогрева небольших и средних бетонных конструкций. Она может использоваться при устройстве:

• ленточных фундаментов;
• монолитных плит и отдельных участков перекрытий;
• ростверков;
• колонн и стен;
• балок и ригелей;
• лестничных конструкций;
• бетонных оснований;
• технологических подливок;
• других бетонных и железобетонных конструкций.

Для более крупных конструкций можно использовать несколько нагревательных секций или подобрать 40КОБ Lite другой длины в разделе греющий кабель для прогрева бетона.

Особенности серии 40КОБ Lite

40КОБ Lite — готовая двухжильная нагревательная секция постоянной мощности для прогрева бетонных конструкций. Кабель имеет механический класс М1, поэтому во время раскладки и бетонирования особенно важно защищать наружную оболочку от механических повреждений.

Необходимо исключить контакт кабеля с острыми краями арматуры, чрезмерное натяжение, удары инструментом и повреждение во время подачи и виброуплотнения бетонной смеси.

Конструкция нагревательной секции 40КОБ Lite

40КОБ-2-02-0350-020-Lite представляет собой готовую заводскую секцию на основе двухжильного нагревательного кабеля.

С одной стороны нагревательной части расположена соединительная муфта и установочный провод длиной 2 метра для подключения питания. С противоположной стороны установлена концевая муфта.

Двухжильная конструкция позволяет подводить питание только с одной стороны, что упрощает размещение нагревательной секции внутри арматурного каркаса.

Соединительная муфта обеспечивает электрическое и механическое соединение нагревательной части с установочным проводом. Готовая заводская конструкция позволяет использовать секцию непосредственно на строительном объекте без самостоятельного изготовления нагревательного контура.

До заливки бетонной смеси необходимо проверить целостность нагревательной секции и её электрические параметры. После раскладки кабель фиксируют таким образом, чтобы его положение не изменилось во время подачи и виброуплотнения бетона.

Монтаж 40КОБ Lite в бетон

Нагревательную часть раскладывают внутри будущей бетонной конструкции по предварительно рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• пересечение и соприкосновение нагревательного кабеля с самим собой не допускается;
• минимальный радиус изгиба — 35 мм;
• кабель необходимо защищать от острых краёв арматуры и крепежа;
• не допускается чрезмерное натяжение нагревательной секции;
• следует исключить повреждение кабеля инструментом и бетонным вибратором;
• до заливки необходимо проверить электрические параметры секции;
• после раскладки рекомендуется выполнить повторную проверку;
• после завершения прогрева нагревательная часть остаётся внутри монолита.

Мощность 40КОБ Lite 35 метров

Линейная мощность кабеля составляет 40 Вт/м. Номинальная мощность 35-метровой секции:

35 м × 40 Вт/м = 1400 Вт = 1,4 кВт.

Стартовая мощность секции составляет 1580 Вт. При использовании нескольких нагревательных секций необходимо учитывать суммарную нагрузку при выборе питающей линии, автоматических выключателей и коммутационной аппаратуры.

Сколько метров 40КОБ Lite нужно на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³:

1000 Вт ÷ 40 Вт/м = 25 метров кабеля на 1 м³ бетона.

Поэтому для предварительного подбора можно использовать ориентир:

1 м³ бетона ≈ 25 м кабеля 40КОБ Lite.

Для секции длиной 35 метров:

35 м ÷ 25 м/м³ = 1,4 м³ бетона.

То есть одна секция ориентировочно соответствует 1,4 м³ бетонной смеси. Фактическое количество кабеля следует уточнять с учётом условий конкретного объекта.

Как рассчитать необходимую длину кабеля

Для предварительной оценки общей длины нагревательного кабеля можно использовать формулу:

L = V × 25

где:

• L — ориентировочная длина нагревательного кабеля, м;
• V — объём бетона, м³;
• 25 — количество метров кабеля 40 Вт/м на 1 м³ бетона при принятом расчёте 1 кВт/м³.

Например, для 5 м³ бетона:

5 × 25 = 125 метров кабеля.

После этого необходимую длину распределяют между стандартными секциями с учётом геометрии бетонной конструкции и электрической мощности каждой линии.

Нужен ли трансформатор для 40КОБ Lite

Отдельный понижающий трансформатор для 40КОБ-2-02-0350-020-Lite не требуется. Нагревательная секция рассчитана на питание от сети 220 В через соответствующую аппаратуру коммутации и электрической защиты.

Можно ли укоротить 40КОБ Lite 35 м

Нет. Укорачивать нагревательную часть секции нельзя. Длина, электрическое сопротивление и мощность рассчитаны производителем для конкретного типоразмера.

Если секцию длиной 35 метров невозможно правильно расположить внутри конструкции, необходимо выбрать другой стандартный типоразмер либо использовать комбинацию нескольких секций.

40КОБ Lite 35 м 1400 Вт — основные сведения

40КОБ-2-02-0350-020-Lite — двухжильный греющий кабель для прогрева бетона длиной 35 метров и номинальной мощностью 1400 Вт. Линейная мощность составляет 40 Вт/м, питание — 220 В, механический класс — М1.

При предварительном расчёте по 1 кВт/м³ используется ориентир 25 метров кабеля на 1 м³ бетона. Поэтому секция длиной 35 метров ориентировочно соответствует 1,4 м³ бетона.
