Секция нагревательная кабельная 40КОБ-2-02-0100-020-Lite

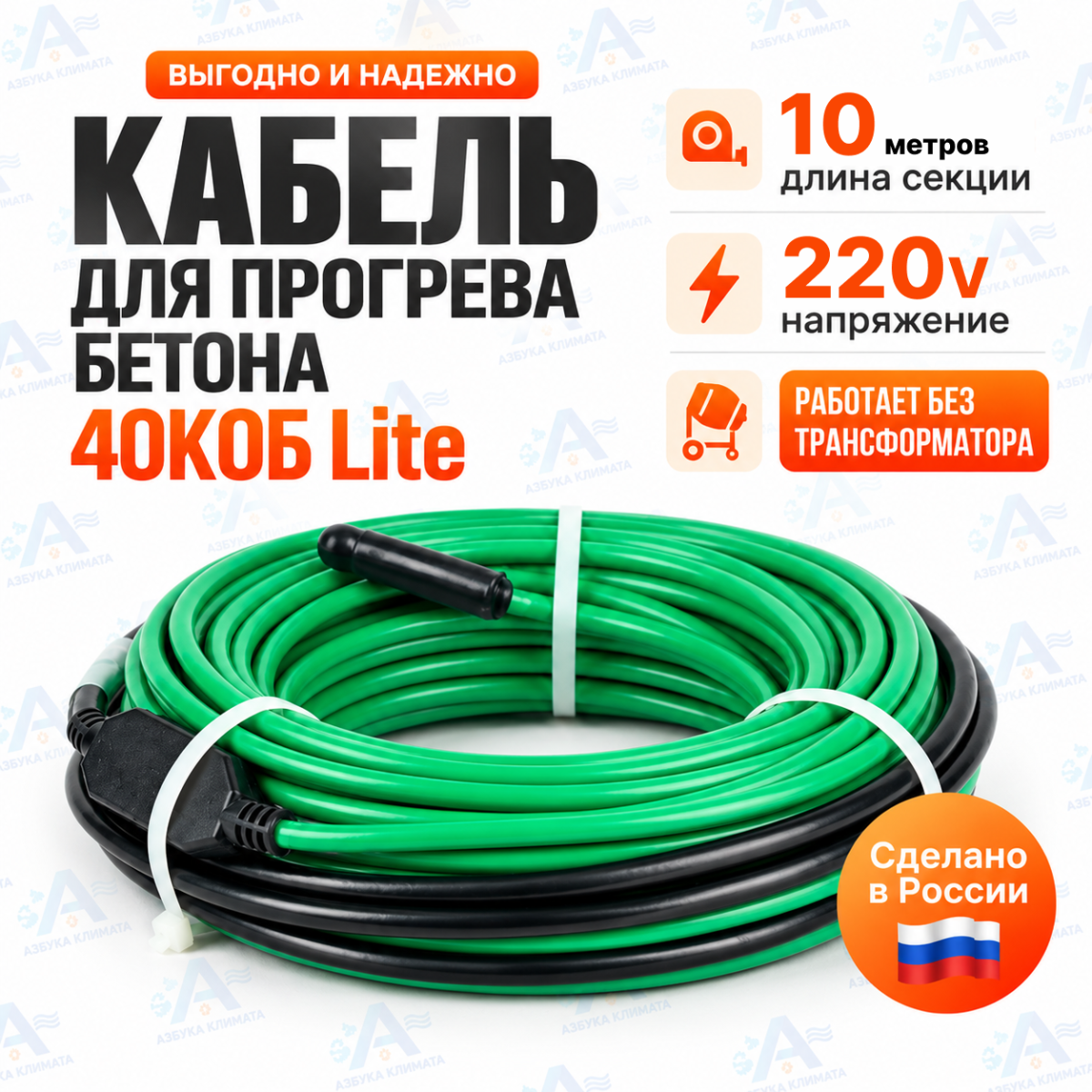

Греющий кабель для прогрева бетона 40КОБ Lite — 10 метров, 400 Вт

40КОБ-2-02-0100-020-Lite — готовая двухжильная экранированная нагревательная секция длиной 10 метров, предназначенная для электрического прогрева бетона при строительных и монолитных работах в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 400 Вт.

Нагревательный кабель укладывается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подключения секция выделяет тепло внутри монолита и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-02-0100-020-Lite подключается к сети 220–240 В и не требует отдельного понижающего трансформатора. Секция поставляется в готовом виде с заводскими соединительной и концевой муфтами, а также установочным проводом длиной 2 метра.

Основные характеристики 40КОБ Lite 10 м

• модель: 40КОБ-2-02-0100-020-Lite;
• серия: 40КОБ Lite;
• назначение: электрический прогрев бетона;
• тип: двухжильная экранированная резистивная нагревательная секция;
• длина нагревательной части: 10 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 400 Вт;
• стартовая мощность: 425 Вт;
• сопротивление секции при +20 °C: 123,80–143,34 Ом;
• напряжение питания: 220–240 В;
• длина установочного провода: 2 м;
• сечение установочного провода: 3×1,0 мм²;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• механический класс: М1;
• степень защиты: IP67;
• артикул производителя: 7737103.

Для чего применяется 40КОБ Lite 10 метров

40КОБ Lite 10 м предназначен для электрического прогрева бетона при проведении строительных работ в холодное время года. Кабель размещается непосредственно внутри будущей бетонной конструкции и передаёт тепло окружающей смеси.

При отрицательной температуре процессы твердения и набора прочности бетона замедляются. Кабельный прогрев позволяет компенсировать часть теплопотерь и поддерживать необходимый технологический температурный режим внутри монолита.

Секция длиной 10 метров удобна для небольших бетонных конструкций и локальных зон прогрева.

Где применяется 40КОБ Lite 10 м

• небольшие участки ленточных фундаментов;
• локальные зоны монолитных плит;
• бетонные стяжки и основания;
• перемычки;
• небольшие колонны;
• технологические подливки;
• ремонтные бетонные работы;
• другие бетонные и железобетонные конструкции небольшого объёма.

Для более крупных конструкций можно использовать несколько секций или выбрать 40КОБ Lite большей длины в разделе греющий кабель для прогрева бетона.

Особенности серии 40КОБ Lite

40КОБ Lite — готовая двухжильная нагревательная секция постоянной мощности для прогрева бетонных конструкций. Исполнение Lite имеет механический класс М1, поэтому при монтаже необходимо особенно внимательно защищать кабель от механических повреждений.

Во время раскладки следует исключить контакт оболочки с острыми краями арматуры, сильное натяжение кабеля, удары инструментом и повреждение при виброуплотнении бетонной смеси.

Конструкция нагревательной секции

40КОБ-2-02-0100-020-Lite представляет собой готовую двухжильную нагревательную секцию. С одной стороны нагревательного кабеля установлена заводская соединительная муфта и установочный провод длиной 2 метра. С противоположной стороны расположена герметичная концевая муфта.

Двухжильная конструкция позволяет подключать питание с одной стороны, что упрощает размещение секции внутри арматурного каркаса.

Монтаж 40КОБ Lite

Нагревательную часть раскладывают по предварительно рассчитанной схеме и фиксируют внутри арматурного каркаса до заливки бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• пересечение и соприкосновение нагревательного кабеля с самим собой не допускается;
• минимальный радиус изгиба — 35 мм;
• кабель необходимо защищать от острых краёв арматуры;
• нельзя растягивать секцию и прикладывать к ней чрезмерное усилие;
• следует исключить повреждение кабеля инструментом и бетонным вибратором;
• до заливки необходимо проверить электрические параметры секции;
• после раскладки рекомендуется выполнить повторную проверку;
• после завершения прогрева нагревательный кабель остаётся внутри монолита.

Мощность 40КОБ Lite 10 метров

Линейная мощность нагревательного кабеля составляет 40 Вт/м. Номинальная мощность секции рассчитывается следующим образом:

10 м × 40 Вт/м = 400 Вт.

Стартовая мощность секции составляет 425 Вт. Этот параметр необходимо учитывать при проектировании питающей линии и выборе защитной и коммутационной аппаратуры.

Сколько метров 40КОБ Lite нужно на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³:

1000 Вт ÷ 40 Вт/м = 25 м кабеля на 1 м³ бетона.

Поэтому для предварительного подбора можно использовать простой ориентир:

1 м³ бетона ≈ 25 м кабеля 40КОБ Lite.

Для секции длиной 10 метров:

10 м ÷ 25 м/м³ = 0,4 м³ бетона.

То есть одна секция ориентировочно соответствует 400 литрам бетонной смеси. Окончательное количество кабеля определяется с учётом теплотехнических условий конкретного объекта.

Нужен ли трансформатор для 40КОБ Lite

Отдельный понижающий трансформатор для 40КОБ-2-02-0100-020-Lite не требуется. Секция рассчитана на подключение к сети 220–240 В через соответствующую коммутационную и защитную аппаратуру.

Можно ли укоротить 40КОБ Lite 10 м

Нет. Укорачивать нагревательную часть секции нельзя. Её длина, сопротивление и мощность рассчитаны производителем как единая электрическая система.

Если секция длиной 10 метров не подходит по геометрии конструкции, необходимо выбрать другой стандартный типоразмер 40КОБ Lite.

40КОБ Lite 10 м 400 Вт — основные сведения

40КОБ-2-02-0100-020-Lite — двухжильный греющий кабель для прогрева бетона длиной 10 метров и мощностью 400 Вт. Линейная мощность составляет 40 Вт/м, питание — 220–240 В, механический класс — М1.

При предварительном расчёте по 1 кВт/м³ применяется ориентир 25 метров кабеля на 1 м³ бетона. Поэтому секция длиной 10 метров ориентировочно соответствует 0,4 м³, или около 400 литров бетона.
