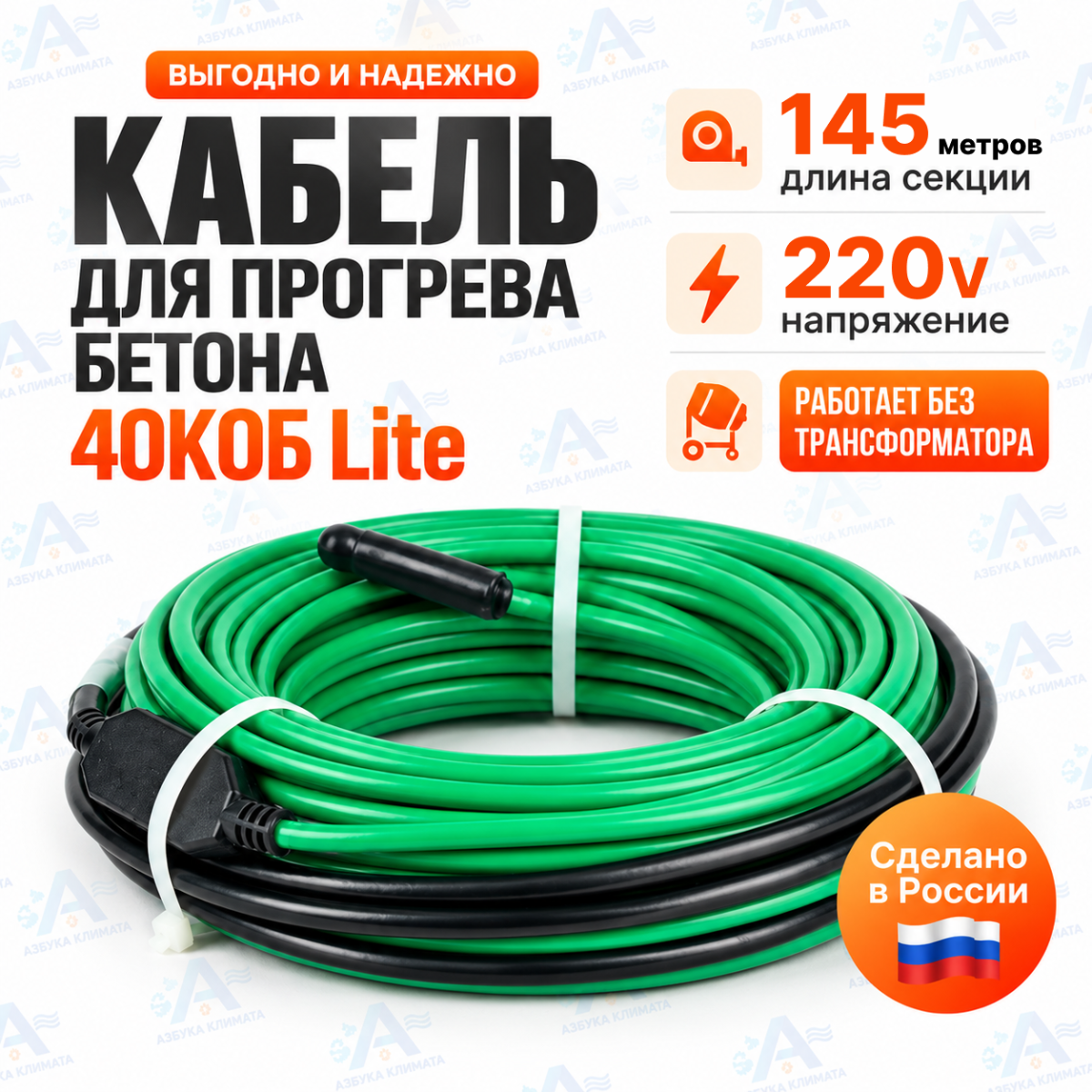

Секция нагревательная кабельная 40КОБ-2-02-1450-020-Lite

Греющий кабель для прогрева бетона 40КОБ Lite — 145 метров, 5800 Вт

40КОБ-2-02-1450-020-Lite — готовая двухжильная нагревательная секция длиной 145 метров, предназначенная для электрического прогрева бетона при строительных и монолитных работах в холодное время года. Линейная мощность кабеля составляет 40 Вт/м, номинальная мощность секции — 5800 Вт.

Нагревательная секция укладывается непосредственно внутрь будущей бетонной конструкции до заливки смеси. После подачи питания кабель выделяет тепло внутри монолита и помогает поддерживать температурный режим, необходимый для твердения и набора прочности бетона при низкой температуре окружающего воздуха.

40КОБ-2-02-1450-020-Lite рассчитан на питание от сети 220–240 В и не требует отдельного понижающего трансформатора. Секция поставляется в готовом виде с заводскими соединительной и концевой муфтами и установочным проводом длиной 2 метра.

Основные характеристики 40КОБ Lite 145 м

• модель: 40КОБ-2-02-1450-020-Lite;
• серия: 40КОБ Lite;
• назначение: электрический прогрев бетона;
• тип: двухжильная резистивная нагревательная секция;
• длина нагревательной части: 145 м;
• линейная мощность: 40 Вт/м;
• номинальная мощность: 5800 Вт;
• стартовая мощность: 6320 Вт;
• сопротивление секции при +20 °C: 7,39–8,56 Ом;
• напряжение питания: 220–240 В;
• длина установочного провода: 2 м;
• минимальное расстояние между нитками: 70 мм;
• минимальный радиус изгиба: 35 мм;
• минимальная температура монтажа: −30 °C;
• максимальная рабочая температура: +70 °C;
• механический класс: М1;
• степень защиты: IP67;
• гарантия: 2 года;
• срок службы: 20 лет;
• артикул производителя: 7737108.

Где применяется 40КОБ Lite 145 метров

Секция длиной 145 метров подходит для прогрева крупных участков бетонных и железобетонных конструкций. Она может использоваться при устройстве:

• монолитных фундаментных плит;
• ленточных фундаментов;
• ростверков;
• монолитных стен;
• перекрытий;
• колонн;
• балок и ригелей;
• лестничных конструкций;
• бетонных оснований;
• технологических подливок;
• других бетонных и железобетонных конструкций.

Для крупных объектов несколько нагревательных секций могут работать одновременно с распределением нагрузки по отдельным электрическим линиям. Другие типоразмеры представлены в разделе греющий кабель для прогрева бетона.

Особенности серии 40КОБ Lite

40КОБ Lite — готовая двухжильная нагревательная секция постоянной мощности для прогрева бетонных конструкций. Кабель имеет механический класс М1, поэтому во время монтажа необходимо особенно внимательно защищать наружную оболочку от механических повреждений.

При раскладке следует исключать контакт кабеля с острыми краями арматуры, чрезмерное натяжение, удары инструментом и повреждение во время подачи и виброуплотнения бетонной смеси.

Конструкция нагревательной секции 40КОБ Lite

40КОБ-2-02-1450-020-Lite представляет собой готовую заводскую секцию на основе двухжильного нагревательного кабеля.

С одной стороны нагревательной части расположена соединительная муфта и установочный провод длиной 2 метра для подключения питания. С противоположной стороны установлена концевая муфта.

Двухжильная конструкция позволяет подводить питание только с одной стороны, что упрощает размещение длинной секции внутри арматурного каркаса.

Соединительная муфта обеспечивает электрическое и механическое соединение нагревательной части с установочным проводом. Готовая заводская конструкция позволяет использовать секцию непосредственно на строительном объекте без самостоятельного изготовления нагревательного контура.

До заливки бетонной смеси необходимо проверить целостность секции и её электрические параметры. После раскладки кабель фиксируют таким образом, чтобы его положение не изменилось во время подачи и виброуплотнения бетона.

Монтаж 40КОБ Lite в бетон

Нагревательную часть раскладывают внутри будущей бетонной конструкции по предварительно рассчитанной схеме и фиксируют на арматурном каркасе до заливки бетонной смеси.

• минимальное расстояние между соседними нитками кабеля — 70 мм;
• пересечение и соприкосновение нагревательного кабеля с самим собой не допускается;
• минимальный радиус изгиба — 35 мм;
• кабель необходимо защищать от острых краёв арматуры и крепежа;
• не допускается чрезмерное натяжение нагревательной секции;
• следует исключить повреждение кабеля инструментом и бетонным вибратором;
• до заливки необходимо проверить электрические параметры секции;
• после раскладки рекомендуется выполнить повторную проверку;
• после завершения прогрева нагревательная часть остаётся внутри монолита.

Мощность 40КОБ Lite 145 метров

Линейная мощность нагревательного кабеля составляет 40 Вт/м. Номинальная мощность секции длиной 145 метров:

145 м × 40 Вт/м = 5800 Вт = 5,8 кВт.

Стартовая мощность секции составляет 6320 Вт. При использовании нескольких нагревательных секций необходимо учитывать суммарную нагрузку при выборе питающих кабелей, автоматических выключателей, контакторов и другой коммутационной аппаратуры.

Сколько метров 40КОБ Lite нужно на 1 м³ бетона

Для предварительного расчёта при принятой удельной мощности 1 кВт/м³:

1000 Вт ÷ 40 Вт/м = 25 метров кабеля на 1 м³ бетона.

Для предварительного подбора можно использовать ориентир:

1 м³ бетона ≈ 25 м кабеля 40КОБ Lite.

Для секции длиной 145 метров:

145 м ÷ 25 м/м³ = 5,8 м³ бетона.

То есть одна секция ориентировочно соответствует 5,8 м³ бетонной смеси. Фактическое количество кабеля необходимо уточнять с учётом условий конкретного объекта.

Как рассчитать необходимую длину кабеля

Для предварительной оценки общей длины нагревательного кабеля можно использовать формулу:

L = V × 25

где:

• L — ориентировочная длина нагревательного кабеля, м;
• V — объём бетона, м³;
• 25 — количество метров кабеля 40 Вт/м на 1 м³ бетона при принятом расчёте 1 кВт/м³.

Например, для 20 м³ бетона:

20 × 25 = 500 метров кабеля.

После определения общей длины подбирают комбинацию стандартных секций с учётом геометрии бетонной конструкции, допустимой схемы раскладки и электрической мощности каждой линии.

Нужен ли трансформатор для 40КОБ Lite

Отдельный понижающий трансформатор для 40КОБ-2-02-1450-020-Lite не требуется. Нагревательная секция рассчитана на питание от сети 220–240 В через соответствующую аппаратуру коммутации и электрической защиты.

Можно ли укоротить 40КОБ Lite 145 м

Нет. Укорачивать нагревательную часть секции нельзя. Длина, сопротивление и электрическая мощность рассчитаны производителем для конкретного типоразмера.

Если секцию длиной 145 метров невозможно правильно разместить внутри бетонной конструкции, необходимо выбрать другой стандартный типоразмер либо использовать комбинацию нескольких нагревательных секций.

40КОБ Lite 145 м 5800 Вт — основные сведения

40КОБ-2-02-1450-020-Lite — двухжильный греющий кабель для прогрева бетона длиной 145 метров и номинальной мощностью 5800 Вт. Линейная мощность составляет 40 Вт/м, питание — 220–240 В, механический класс — М1.

При предварительном расчёте по 1 кВт/м³ используется ориентир 25 метров кабеля на 1 м³ бетона. Поэтому секция длиной 145 метров ориентировочно соответствует 5,8 м³ бетона.
